Направляющее колесо — HITACHI CX500S

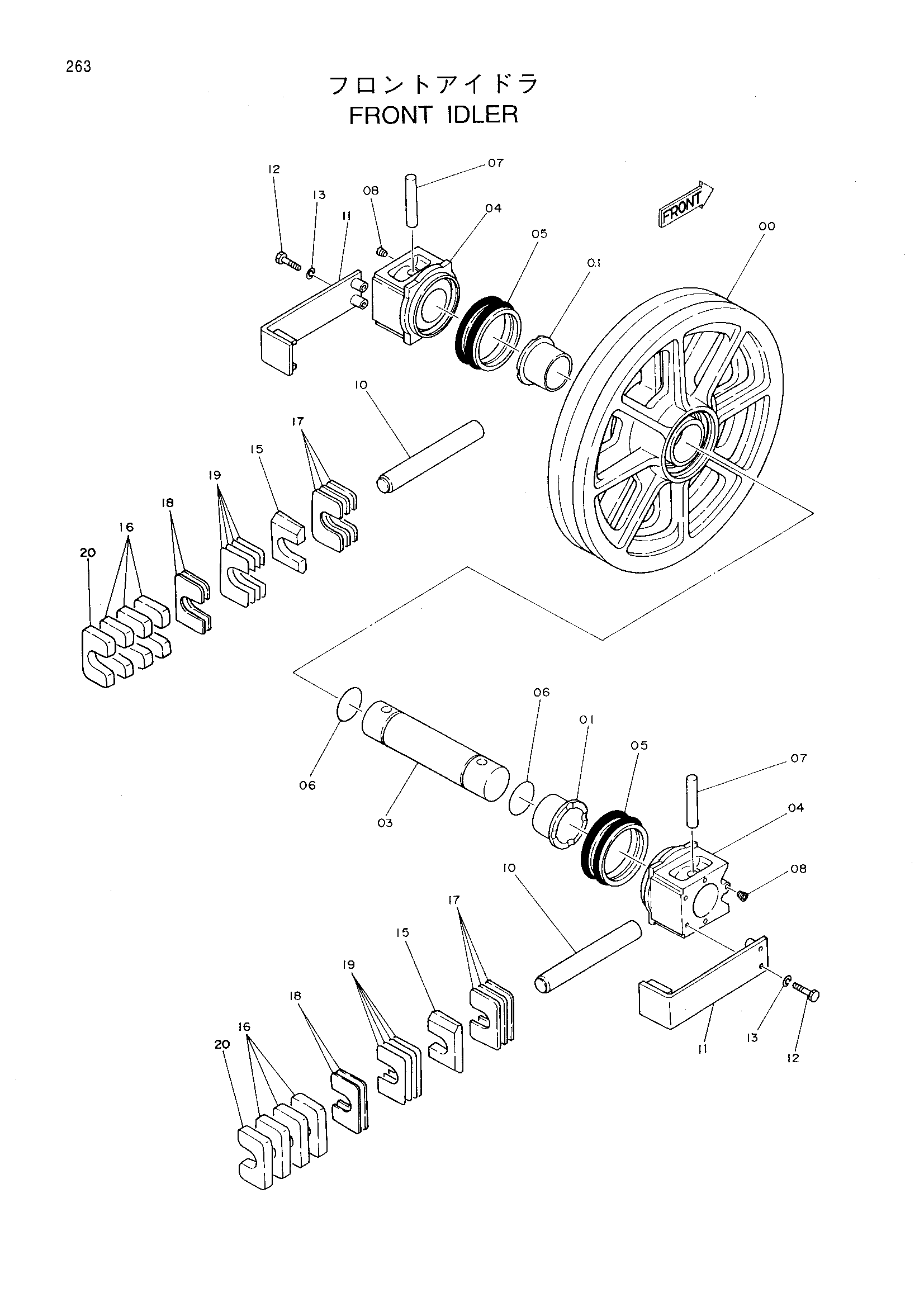

Заводская схема «Направляющее колесо» для HITACHI CX500S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-01 | 9084875 | Тумблер в сборе | 1 |
| 00 | 2002930 | Тумблер таке-уп | 1 |
| 01 | 3013749 | Втулка | 2 |
| 03 | 3048047 | Мост | 1 |
| 04 | 3047425 | Подшипник | 2 |
| 05 | 4153732 | Комплект уплотнений | 2 |
| 06 | A810070 | Уплотнительное кольцо | 2 |
| 07 | 4126209 | Палец | 2 |
| 08 | 94-2011 | Пробка | 2 |
| 10 | 4337720 | Шток | 2 |
| 11 | 9742790 | Опора | 2 |
| 12 | J901260 | Болт | 4 |
| 13 | A590912 | Пружинная шайба | 4 |
| 15 | 4083992 | Регулировочная шайба 25 | 2 |
| 16 | 4085080 | Регулировочная шайба 25 | 6 |
| 17 | 4085082 | Регулировочная шайба 12 | 6 |
| 18 | 4085081 | Регулировочная шайба 4.5 | 4 |
| 19 | 4092369 | Регулировочная шайба 3.2 | 8 |
| 20 | 4085080 | Регулировочная шайба 25 | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
