Механизм натяжения — HITACHI CX500S

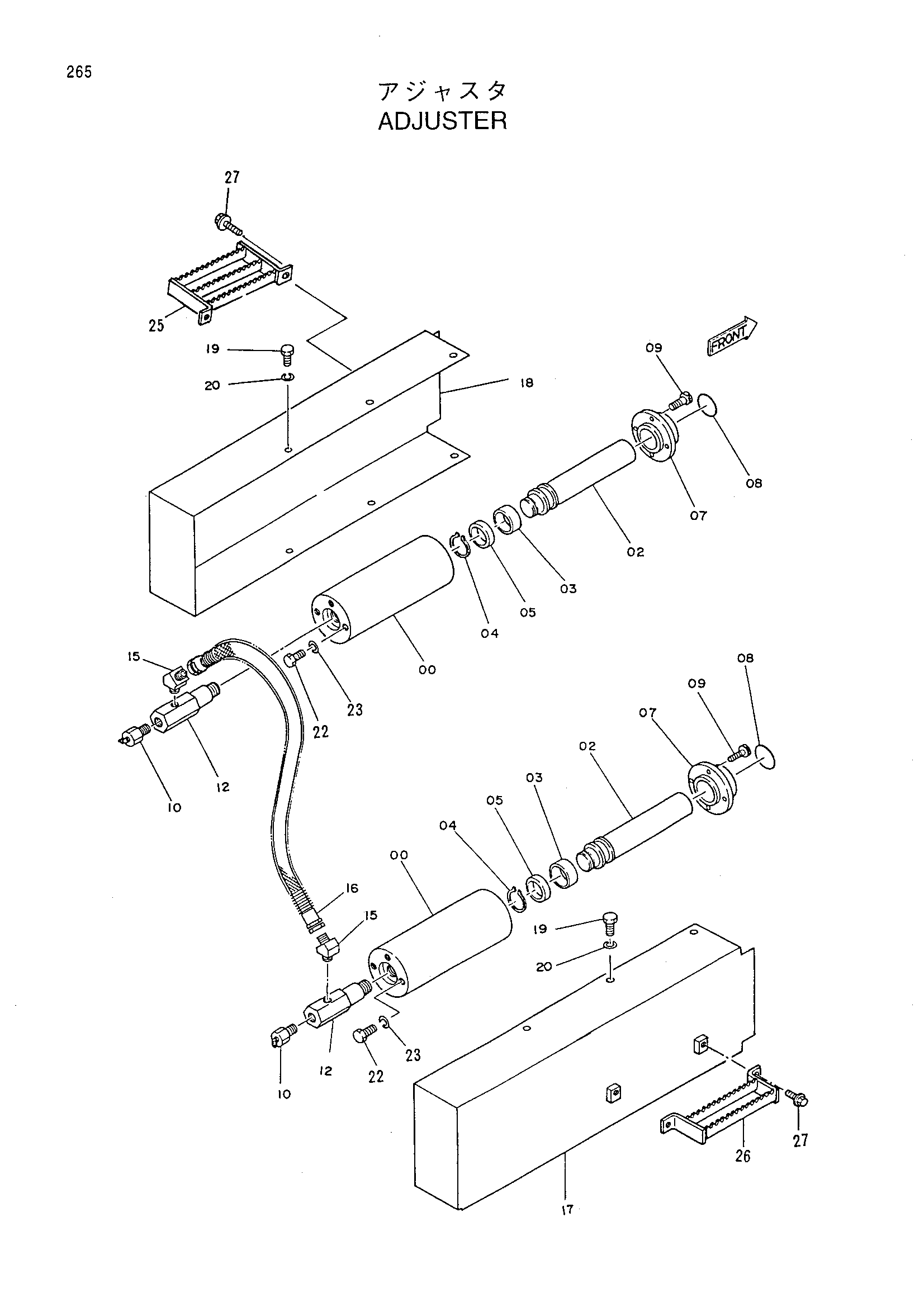

Заводская схема «Механизм натяжения» для HITACHI CX500S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3028106 | Гидроцилиндр | 2 |
| 02 | 3026289 | Шток поршня | 2 |
| 03 | 4112336 | U-образная манжета | 2 |
| 04 | 991342 | Стопорное кольцо | 2 |
| 05 | 4106879 | Износостойкое кольцо | 2 |
| 07 | 4144303 | Фланец | 2 |
| 08 | A810045 | Уплотнительное кольцо | 2 |
| 09 | M340828 | Болт с внутренним шестигранником | 8 |
| 10 | 4255055 | Клапан | 2 |
| 12 | 4203810 | Разъём | 2 |
| 15 | 94-1501 | Угловой штуцер | 2 |
| 16 | 4203151 | Шланг | 1 |
| 17 | 8070531 | Крышка | 1 |
| 18 | 8070532 | Крышка | 1 |
| 19 | J901220 | Болт | 6 |
| 20 | A590912 | Пружинная шайба | 6 |
| 22 | J901240 | Болт | 6 |
| 23 | A590912 | Пружинная шайба | 6 |
| 25 | 9749126 | Ступень | 1 |
| 26 | 9749127 | Ступень | 1 |
| 27 | J021230 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
