Рычаг управления (правый) — HITACHI CX500S

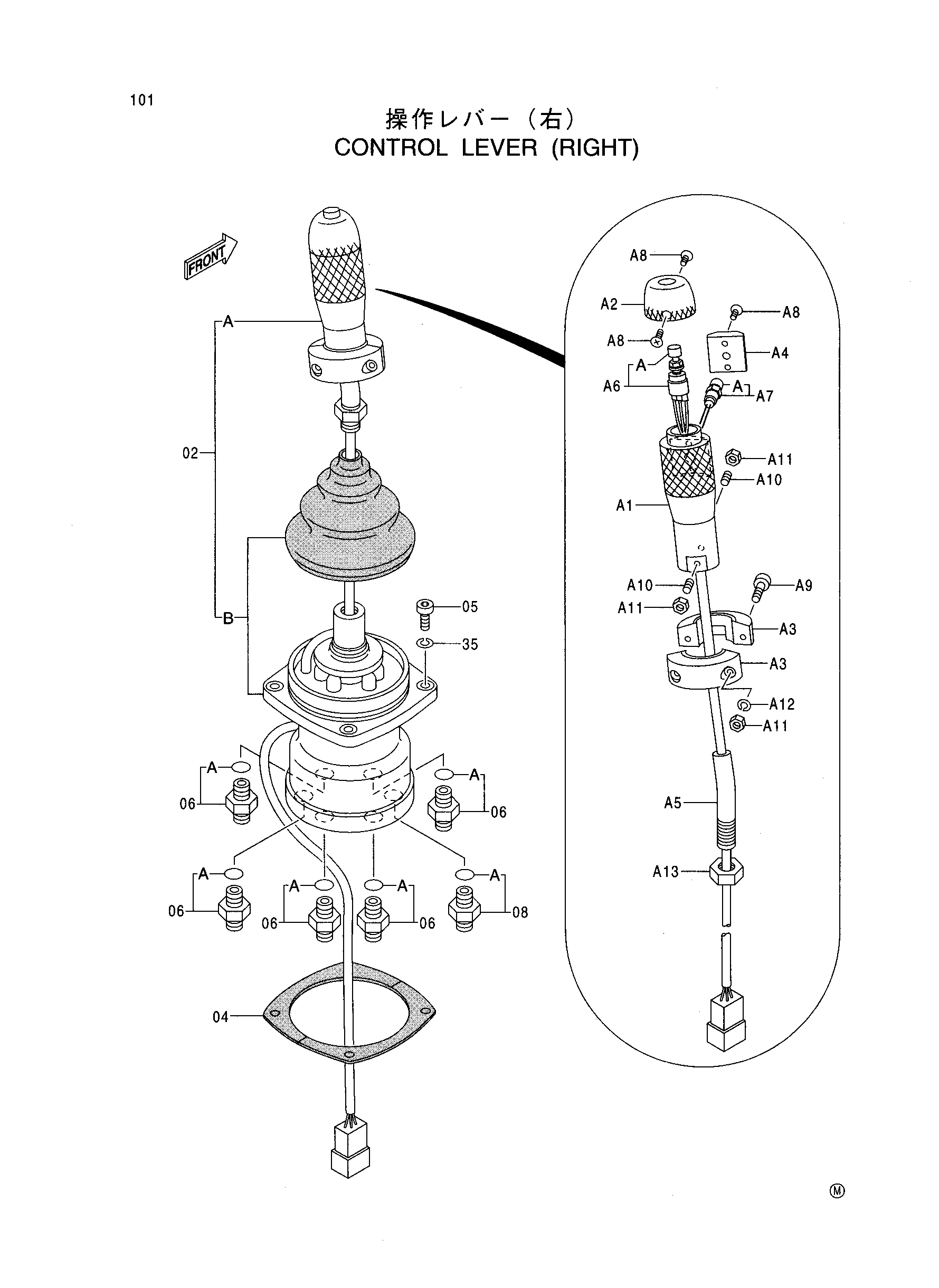

Заводская схема «Рычаг управления (правый)» для HITACHI CX500S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9185921 | Рычаг R | 1 |
| 02A | 7030688 | Рукоятка | 1 |
| 02A1 | 3073790 | Рукоятка | 1 |
| 02A2 | 4357491 | Рукоятка наружный | 1 |
| 02A3 | 3073789 | Опора | 2 |
| 02A4 | 4357490 | Сиденье | 1 |
| 02A5 | 4357526 | Трубка | 1 |
| 02A6 | 4340628 | Выключатель пусхбут. | 1 |
| 02A6 | 4459312 | Колпачок | 1 |
| 02A7 | 4323640 | Выключатель пусхбут. | 1 |
| 02A7 | 4459314 | Колпачок | 1 |
| 02A8 | J660310 | Винт | 4 |
| 02A9 | M340520 | Болт с внутренним шестигранником | 2 |
| 02A1 | 4357606 | Установочный винт | 2 |
| 02A1 | J230005 | Гайка | 4 |
| 02A1 | J251005 | Пружинная шайба | 2 |
| 02A1 | J950014 | Гайка | 1 |
| 02B | 4429532 | Пилотный клапан | 1 |
| 04 | 4177186 | Пластина резиновый | 1 |
| 05 | M340620 | Болт с внутренним шестигранником | 4 |
| 06 | 4200467 | Адаптер | 5 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4346499 | Фильтр | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 35 | A590906 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
