Левый стойка — HITACHI CX500S

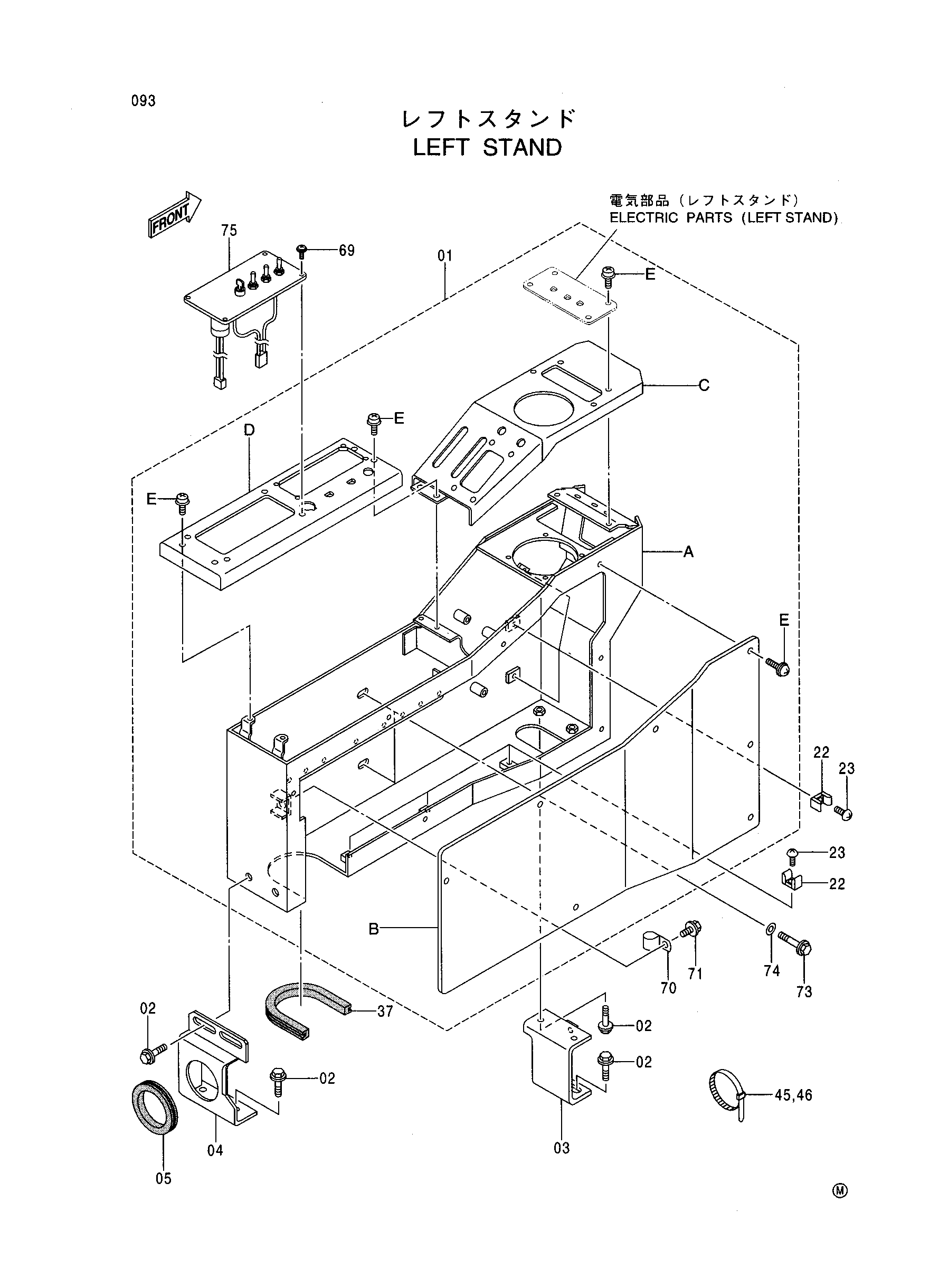

Заводская схема «Левый стойка» для HITACHI CX500S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7039046 | Стойка | 1 |
| 01A | 6018846 | Стойка | 1 |
| 01B | 8071032 | Крышка | 1 |
| 01C | 6018847 | Панель | 1 |
| 01D | 6017447 | Панель | 1 |
| 01E | J680616 | Винт с шайбой | 13 |
| 02 | J021030 | Болт с шайбой | 8 |
| 03 | 9742359 | Кронштейн | 1 |
| 04 | 9742360 | Кронштейн | 1 |
| 05 | 4087462 | Резиновая втулка | 1 |
| 22 | 4196829 | Направляющая лента | 8 |
| 23 | M430610 | Винт | 8 |
| 37 | 4382039 | Резиновая прокладка | 1 |
| 45 | 4055311 | Ленточный зажим | 5 |
| 46 | 4055312 | Ленточный зажим | 2 |
| 69 | J680412 | Винт с шайбой | 4 |
| 70 | 4190253 | Зажим | 1 |
| 71 | J021025 | Болт с шайбой | 1 |
| 73 | J010820 | Болт с шайбой | 2 |
| 74 | A590108 | Плоская шайба | 2 |
| 75 | 9188160 | Панель выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
