Фаир леад — HITACHI CX500S

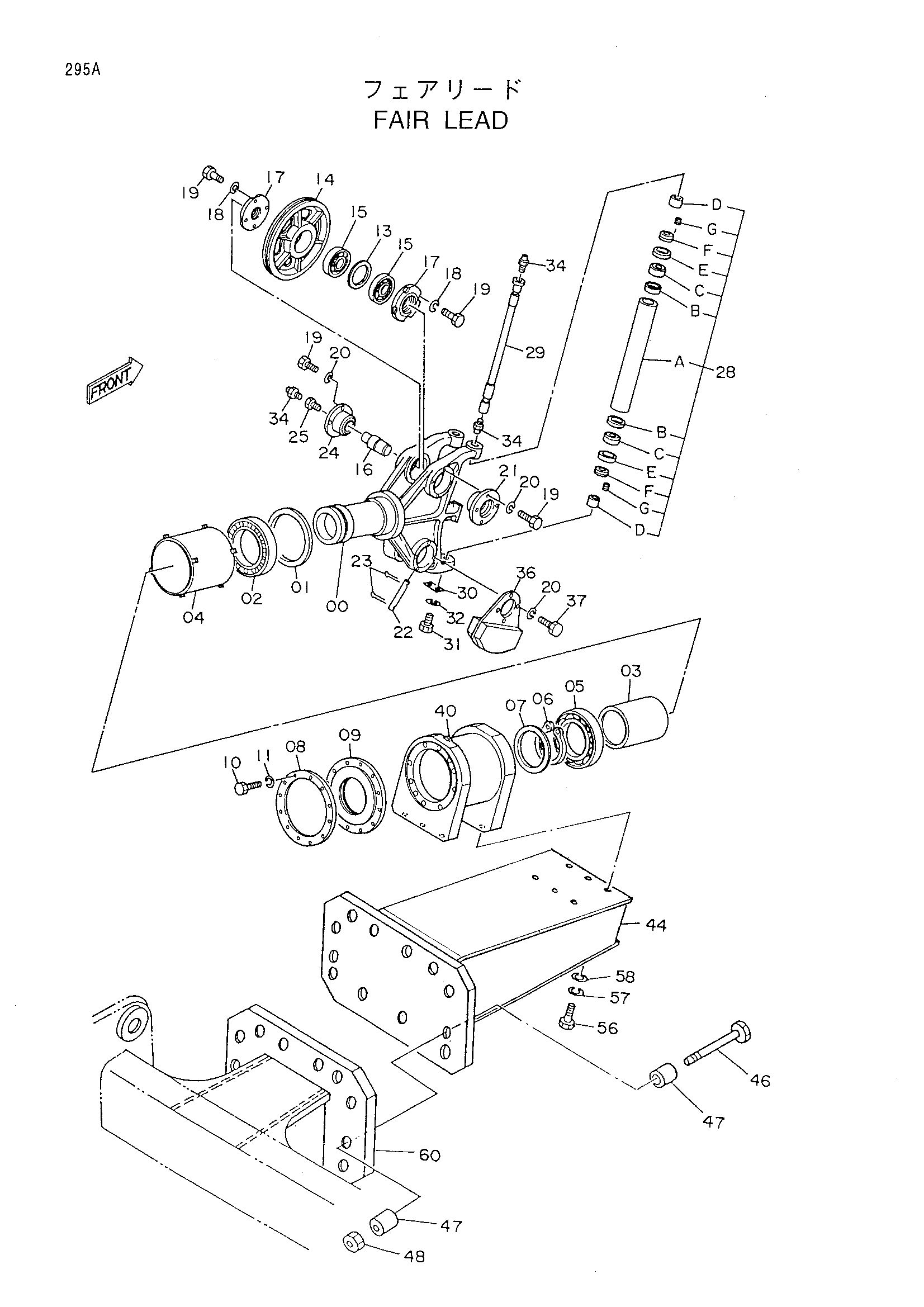

Заводская схема «Фаир леад» для HITACHI CX500S. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2034740	Рама	1
01	973640	Уплотнение смазка	1
02	973645	Брг.роллер	1
03	419494	Деталь дистант	1
04	419495	Деталь	1
05	973644	Брг.балл	1
06	419496	Стопорное кольцо	1
07	973642	Уплотнение смазка	1
08	4160143	Регулировочная шайба 0.3	2
09	3029633	Фиксатор	1
10	J901640	Болт	12
11	A590916	Пружинная шайба	12
13	455196	Проставка	2
14	3080727	Канатный блок	2
15	925052	Шариковый подшипник	4
16	324932	Мост	2
17	447468	Фиксатор	4
18	X21533	Шайба варт	16
19	J901022	Болт	24
20	A590910	Пружинная шайба	16
21	315603	Подшипник	2
22	449918	Палец	2
23	A763016	Шплинт	4
24	316516	Подшипник	2
25	490449	Разъём	2
28A-G	991626	Каток направляющая	2
28A	448171	Ролик	1
28B	44124	Уплотнение	2
28C	973643	Брг.балл	2
28D	416603	Деталь дистанке	2
28E	973641	Уплотнение смазка	2
28F	416604	Гайка	2
28G	M450610	Винт	2
29	324933	Мост	2
30	X280071	Стопорная пластина	2
31	J900816	Болт	4
32	A590908	Пружинная шайба	4
34	J75482	Пресс-маслёнка	7
36	9729182	Груз	2
37	J901028	Болт	8
40	7015156	Корпус	1
44	6016780	Кронштейн	1
46	J932713	Болт	12
47	4156386	Проставка	24
48	J951027	Гайка	12
56	J932465	Болт	6
57	A590924	Пружинная шайба	6
58	4085614	Шайба	6
60	7033471	Кронштейн	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX500S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
