Рама крышка — HITACHI CX500S

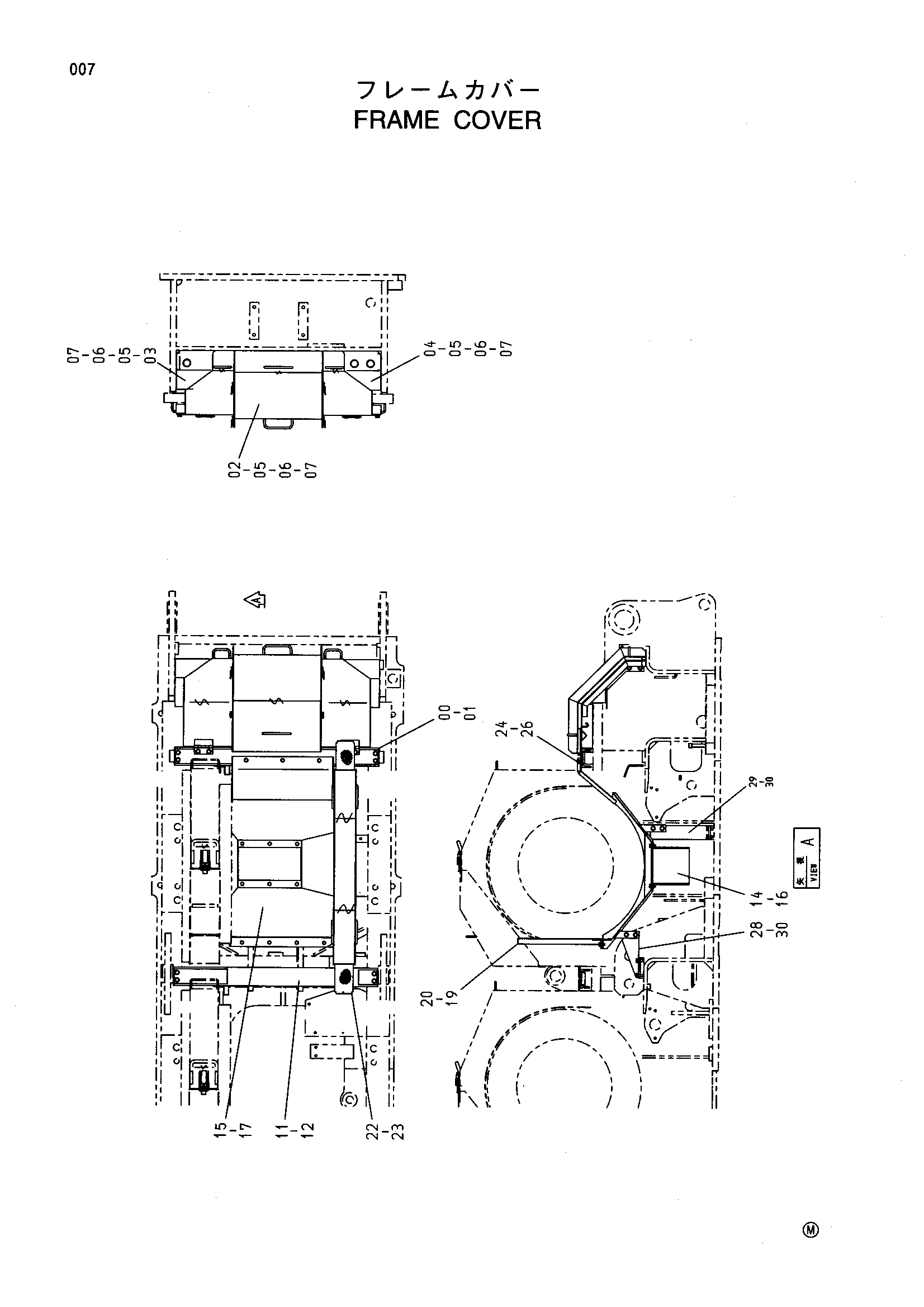

Заводская схема «Рама крышка» для HITACHI CX500S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8070727 | Стойка | 1 |
| 01 | J021230 | Болт с шайбой | 4 |
| 02 | 6017068 | Крышка передний | 1 |
| 03 | 8059586 | Кронштейн | 1 |
| 04 | 8059587 | Кронштейн | 1 |
| 05 | J901225 | Болт | 8 |
| 06 | A590912 | Пружинная шайба | 8 |
| 07 | A590112 | Плоская шайба | 8 |
| 11 | 8070728 | Стойка | 1 |
| 12 | J021230 | Болт с шайбой | 4 |
| 14 | 7033963 | Крышка(2) | 1 |
| 15 | 6017037 | Крышка(1) | 1 |
| 16 | J011025 | Болт с шайбой | 6 |
| 17 | J021225 | Болт с шайбой | 6 |
| 19 | 8070726 | Крышка(4) | 1 |
| 20 | J011025 | Болт с шайбой | 4 |
| 22 | 7033964 | Крышка барабан | 1 |
| 23 | J021030 | Болт с шайбой | 4 |
| 24 | 7034208 | Крышка(3) | 1 |
| 26 | J021030 | Болт с шайбой | 4 |
| 28 | 9742899 | Кронштейн | 1 |
| 29 | 4338718 | Кронштейн | 1 |
| 30 | J021230 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
