Пилотный трубопроводы (3-1) — HITACHI CX500S

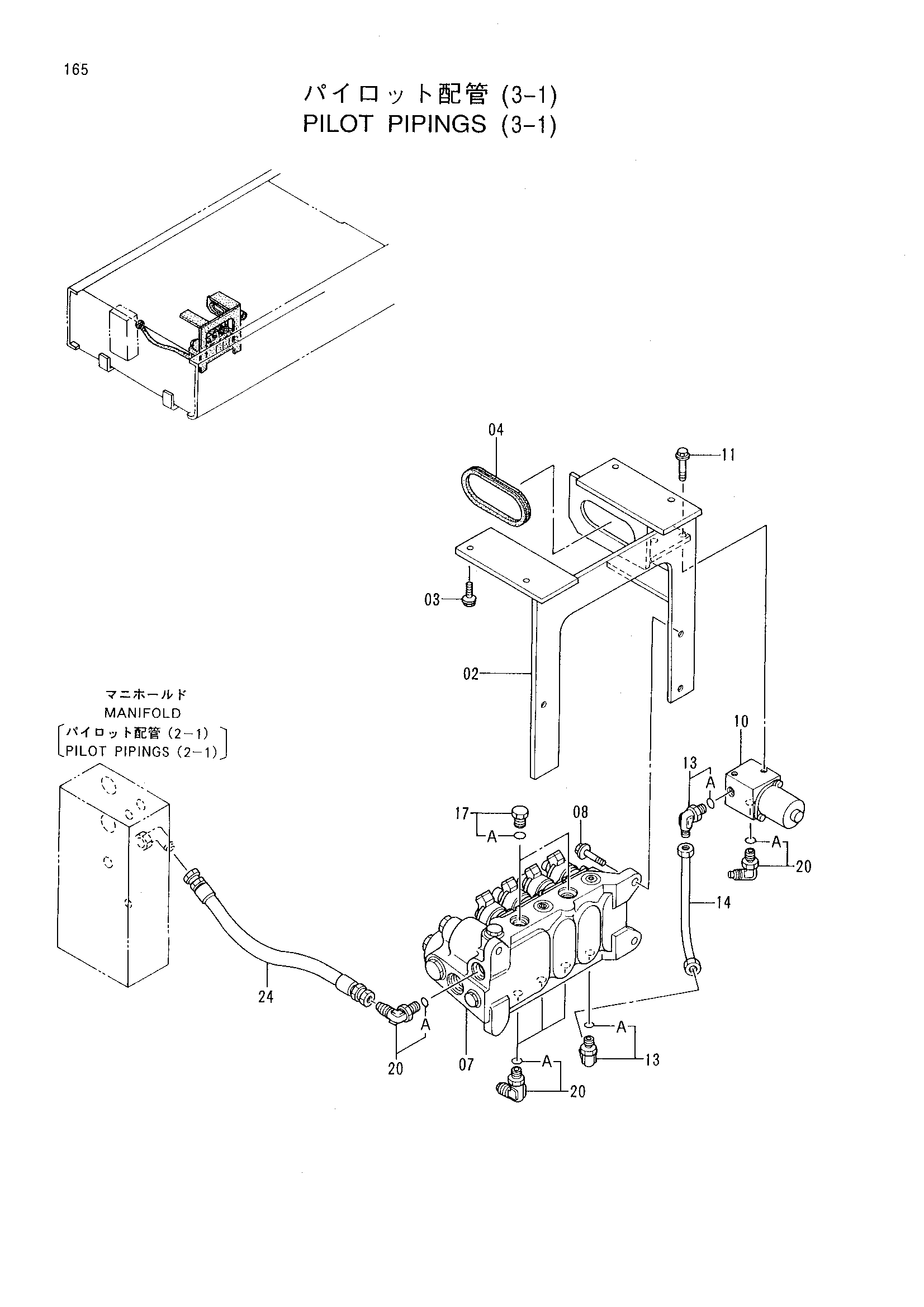

Заводская схема «Пилотный трубопроводы (3-1)» для HITACHI CX500S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8056878 | Кронштейн | 1 |
| 03 | J011030 | Болт с шайбой | 4 |
| 04 | 4209956 | Резиновая втулка | 1 |
| 07 | 4306044 | Электромагнитный клапан | 1 |
| 08 | J010830 | Болт с шайбой | 3 |
| 10 | 4302289 | Электромагнитный клапан | 1 |
| 11 | J010616 | Болт с шайбой | 2 |
| 13 | 4317622 | Штуцер трубки | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4317430 | Трубка | 1 |
| 17 | 4093624 | Пробка | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4156434 | Угловой штуцер | 5 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4318425 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
