Правый стойка — HITACHI CX500S

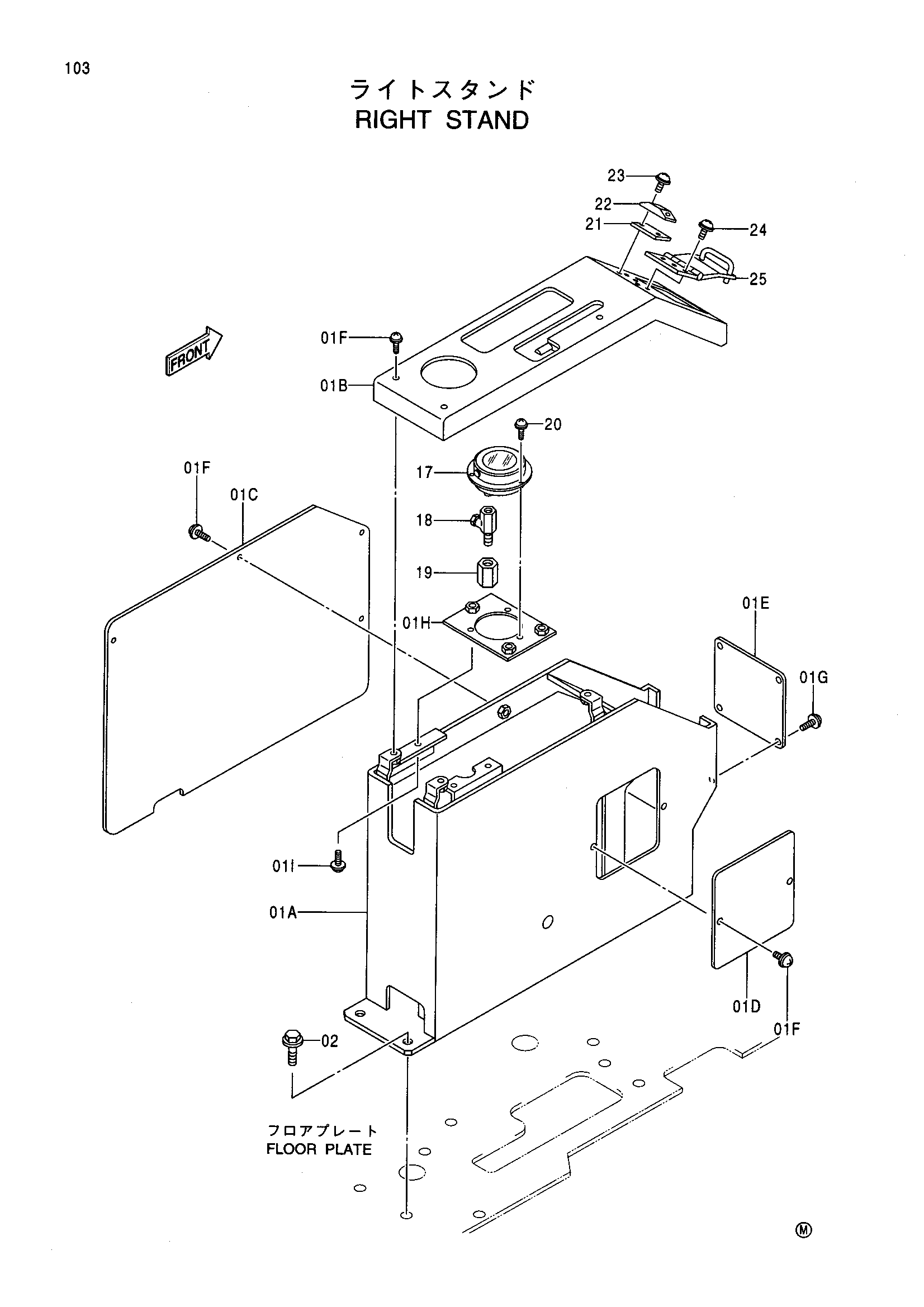

Заводская схема «Правый стойка» для HITACHI CX500S. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A-I | 7029097 | Стойка в сборе | 1 |
| 01A | 6014933 | Стойка | 1 |
| 01B | 6016247 | Панель | 1 |
| 01C | 4339480 | Крышка | 1 |
| 01D | 4339478 | Крышка | 1 |
| 01E | 4339479 | Крышка | 1 |
| 01F | J680616 | Винт с шайбой | 9 |
| 01G | J680410 | Винт с шайбой | 4 |
| 01H | 8062322 | Пластина | 1 |
| 01I | J460616 | Винт с шайбой | 3 |
| 02 | J011025 | Болт с шайбой | 5 |
| 17 | 4339030 | Указатель оил-прес. | 1 |
| 18 | 4151610 | Амортизатор | 1 |
| 19 | 94-0685 | Переходник S | 1 |
| 20 | J450412 | Винт с шайбой | 3 |
| 21 | 4365370 | Регулировочная шайба | 1 |
| 22 | 4365386 | Защёлка | 1 |
| 23 | J680312 | Винт с шайбой | 2 |
| 24 | J680414 | Винт с шайбой | 3 |
| 25 | 8066157 | Замок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500S и серийный номер машины. Это снижает риск заказа детали другого исполнения.
