Хаммер трубопроводы (2) — HITACHI CX500PD

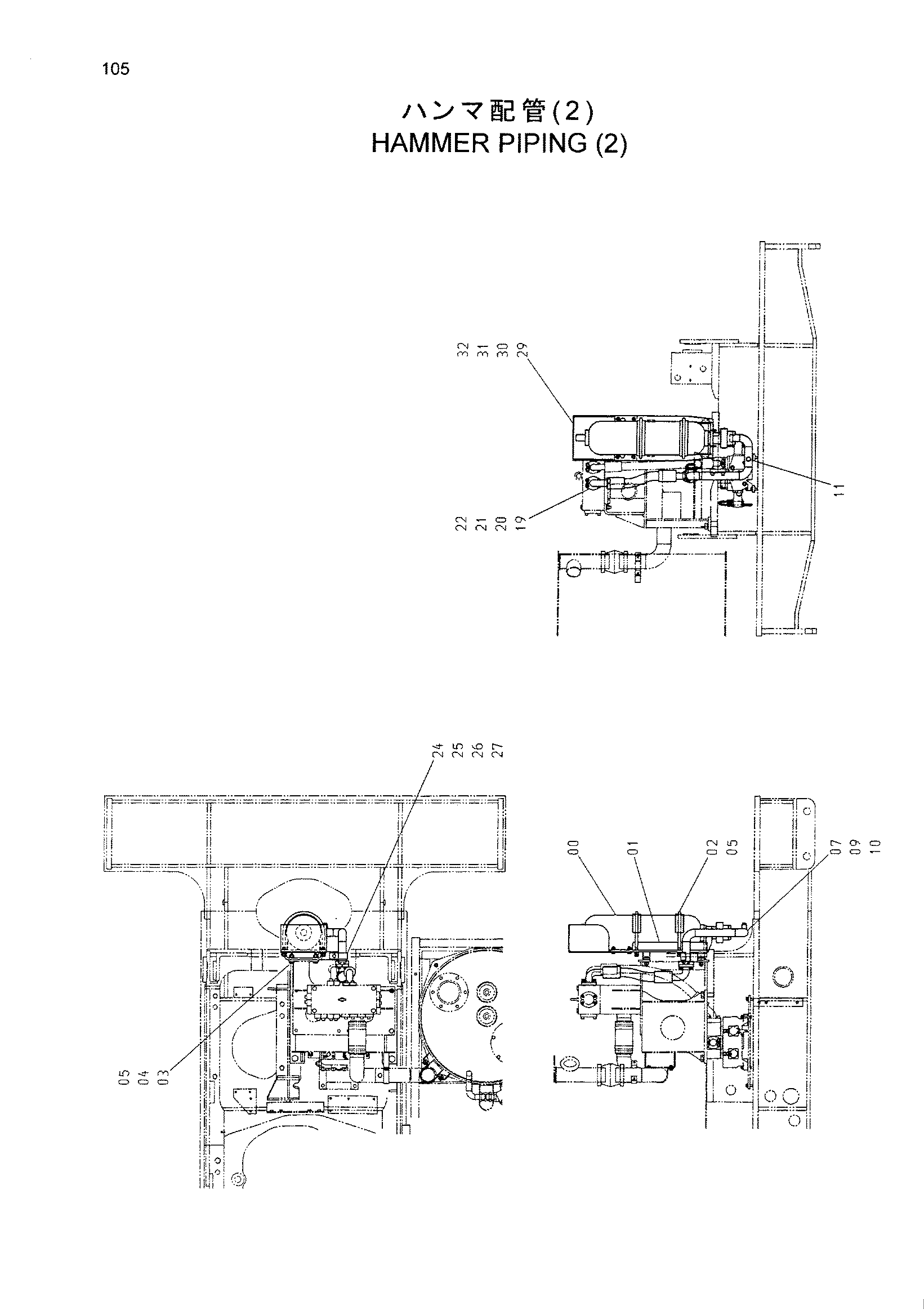

Заводская схема «Хаммер трубопроводы (2)» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4415090 | Гидроаккумулятор | 1 |
| 00A | 4435270 | Бладдер | 1 |
| 01 | 8077869 | Кронштейн | 1 |
| 02 | 9752126 | U-образный болт | 2 |
| 03 | J931650 | Болт | 4 |
| 04 | A590916 | Пружинная шайба | 4 |
| 05 | J950016 | Гайка | 12 |
| 07 | 8079121 | Обратная трубка | 1 |
| 09 | A811050 | Уплотнительное кольцо | 1 |
| 10 | M341671 | Болт с внутренним шестигранником | 4 |
| 11 | 4092534 | Пробка | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4433173 | Шланг | 1 |
| 20 | 4510169 | Уплотнительное кольцо | 2 |
| 21 | 965946 | Разъёмный фланец | 4 |
| 22 | J781235 | Болт с внутренним шестигранником | 8 |
| 24 | 4053697 | Хомут трубки | 1 |
| 25 | J901280 | Болт | 1 |
| 26 | A590912 | Пружинная шайба | 1 |
| 27 | J950012 | Гайка | 1 |
| 29 | 9753627 | Крышка | 1 |
| 30 | J901235 | Болт | 4 |
| 31 | A590912 | Пружинная шайба | 4 |
| 32 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
