Гидробак — HITACHI CX500PD

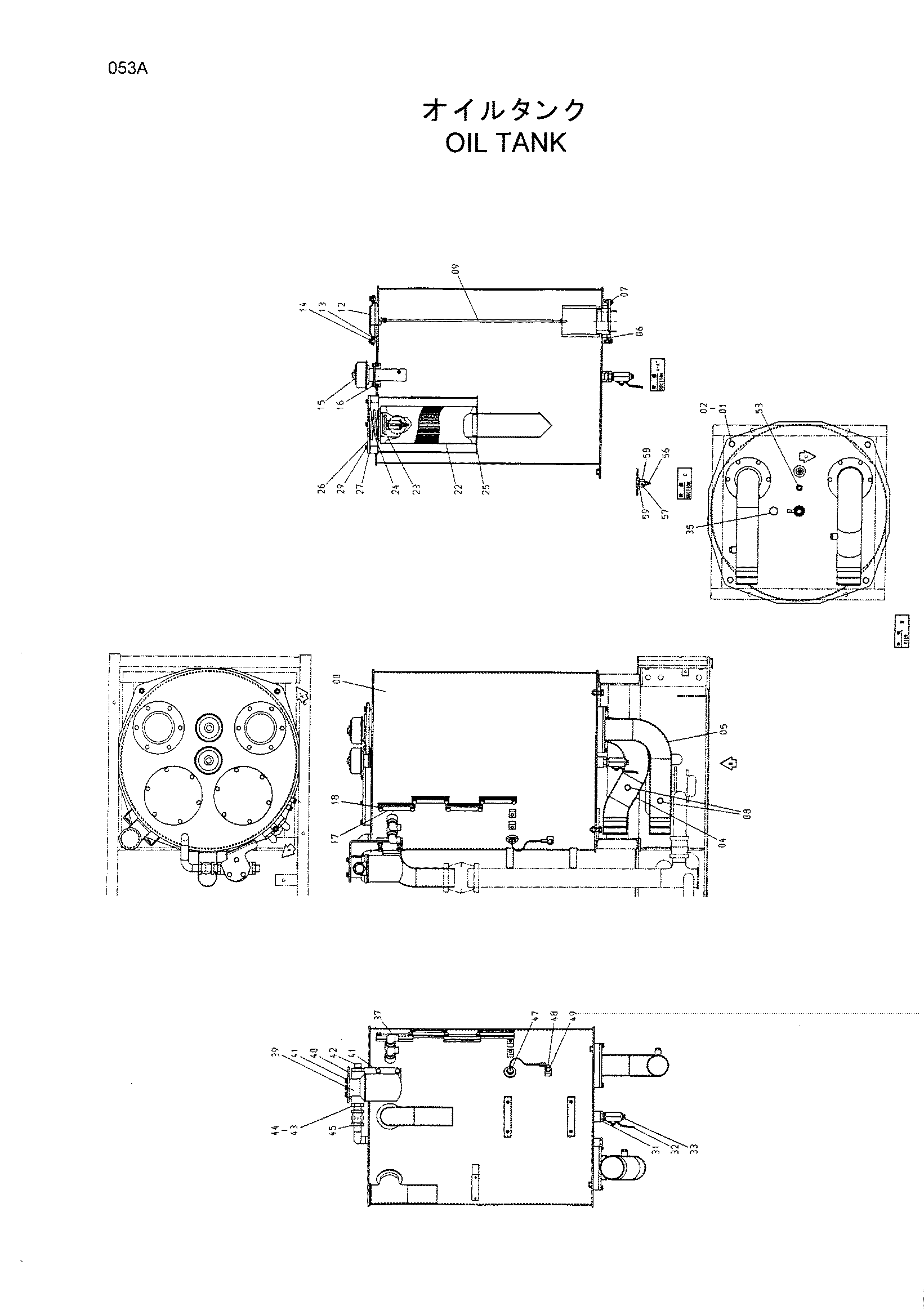

Заводская схема «Гидробак» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5006355	Гидробак	1
01	J901645	Болт	4
02	A590916	Пружинная шайба	4
04	8076770	Всасывающая трубка	1
05	8076771	Всасывающая трубка	1
06	A810165	Уплотнительное кольцо	2
07	J011025	Болт с шайбой	12
08	4092534	Пробка	2
08A	4509180	Уплотнительное кольцо	1
09	4421974	Всасывающий фильтр	2
12	8065415	Крышка	2
13	A810160	Уплотнительное кольцо	2
14	J011022	Болт с шайбой	12
15	4023661	Сапун	2
16	J010820	Болт с шайбой	8
17	8053499	Указатель уровня	4
17A	4100967	Болт	2
18	449558	Уплотнительная шайба	16
22	4287634	Фильтрующий элемент	2
23	4271000	Клапан	2
24	4271001	Пружина	2
25	4250293	Резиновая прокладка	2
26	3054856	Крышка	2
27	A810220	Уплотнительное кольцо	2
29	J011025	Болт с шайбой	12
31	4184837	Адаптер	1
31A	4506429	Уплотнительное кольцо	1
32	94-4030	Кран	1
33	94-2026	Пробка	1
35	4174542	Пробка	1
35A	4506424	Уплотнительное кольцо	1
37	4169596	Угловой штуцер	2
37A	4506429	Уплотнительное кольцо	1
39	4318737	Фильтр	1
39A	4205684	Картридж	1
40	3086400	Кронштейн	1
41	J011225	Болт с шайбой	7
42	4317614	Адаптер	1
42A	970860	Уплотнительное кольцо	1
43	4318377	Адаптер	1
44	970860	Уплотнительное кольцо	1
45	4071213	Муфта	1
47	4259787	Выключатель уровень	1
48	4257159	Кронштейн	1
49	J011020	Болт с шайбой	1
53	94-2023	Пробка	1
56	4257129	Блок	1
57	4164304	Манжета	1
58	4366097	Адаптер	1
59	4226986	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
