Крышка группа — HITACHI CX500PD

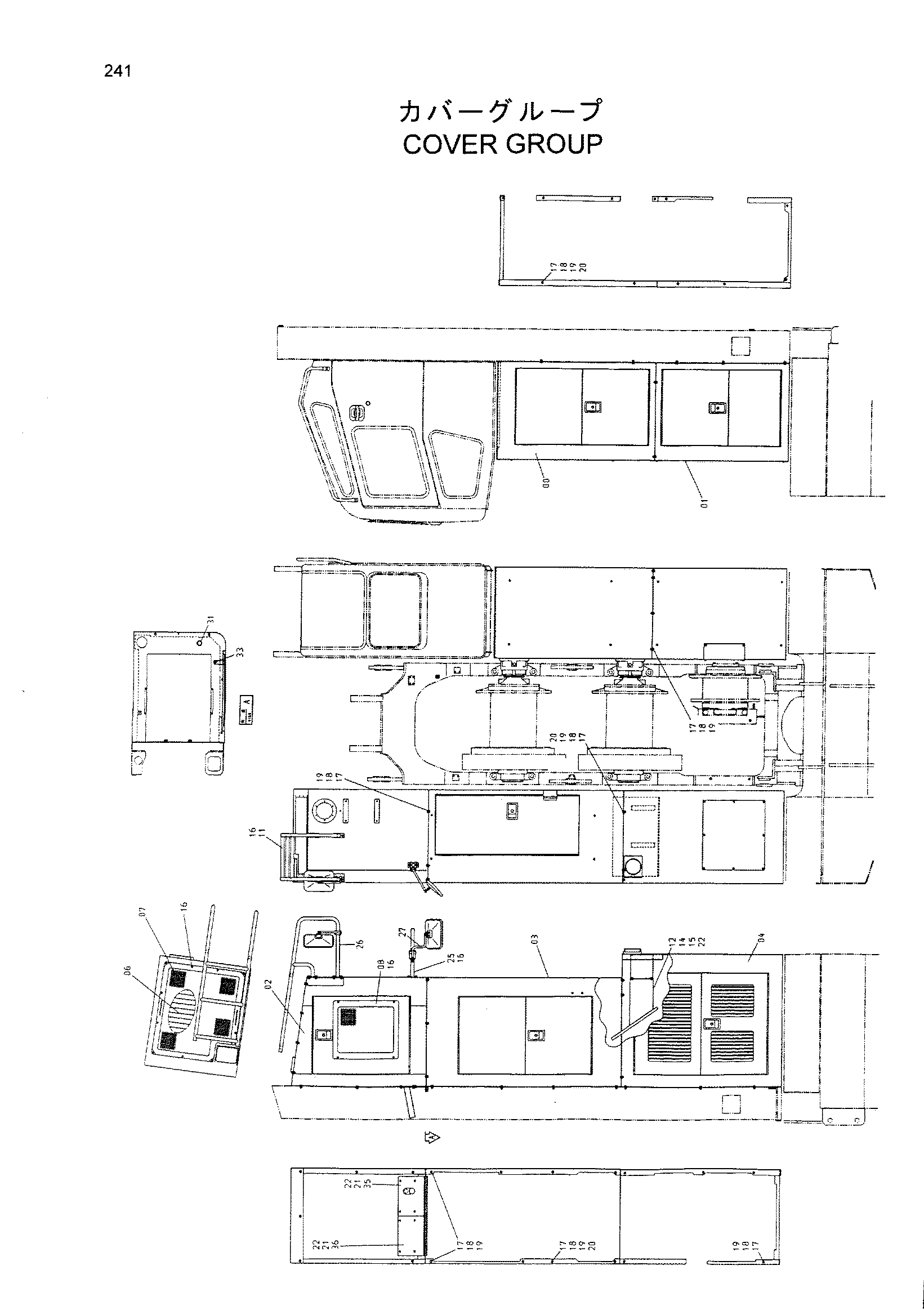

Заводская схема «Крышка группа» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 6018222 | Лоувер | 1 |
| 07 | 8077513 | Экран | 1 |
| 08 | 8077520 | Экран | 1 |
| 11 | 8074177 | Лестница | 1 |
| 12 | 7035285 | Защитный кожух | 1 |
| 14 | J901025 | Болт | 4 |
| 15 | J950010 | Гайка | 4 |
| 16 | J011025 | Болт с шайбой | 25 |
| 17 | J901228 | Болт | 42 |
| 18 | A590912 | Пружинная шайба | 42 |
| 19 | A590112 | Плоская шайба | 42 |
| 20 | J950012 | Гайка | 31 |
| 21 | J901020 | Болт | 8 |
| 22 | A590910 | Пружинная шайба | 12 |
| 25 | 9751152 | Стойка | 1 |
| 26 | 9158334 | Зеркало | 1 |
| 27 | 9158320 | Зеркало | 1 |
| 31 | 4210485 | Резиновая втулка | 1 |
| 33 | 4161289 | Резиновая втулка | 1 |
| 35 | 9752090 | Крышка | 1 |
| 36 | 9752091 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
