Крышка (LR) — HITACHI CX500PD

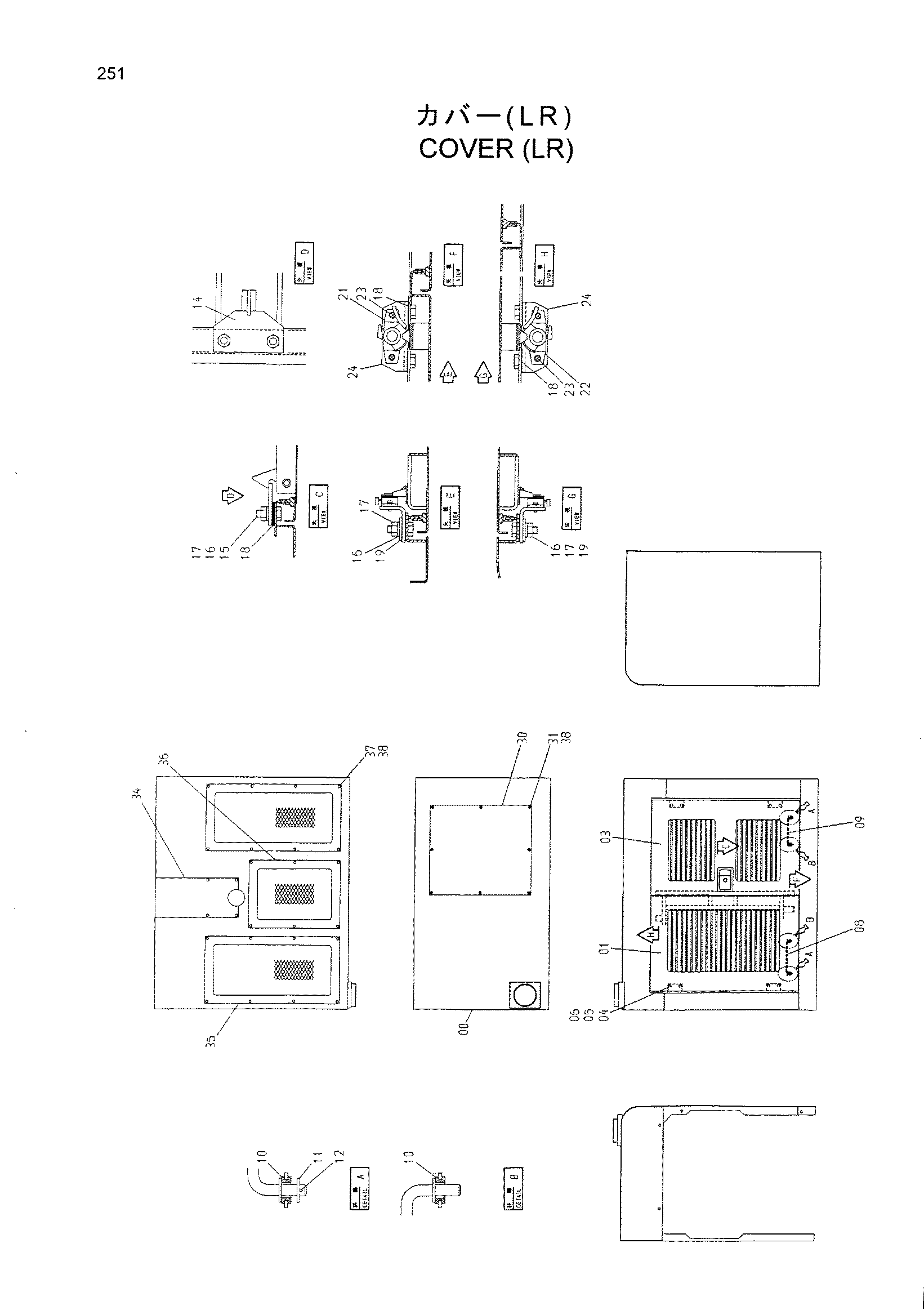

Заводская схема «Крышка (LR)» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006412 | Крышка | 1 |
| 01 | 7036094 | Дверь | 1 |
| 03 | 7036093 | Дверь | 1 |
| 04 | J950010 | Гайка | 8 |
| 05 | A590910 | Пружинная шайба | 8 |
| 06 | A590110 | Плоская шайба | 8 |
| 08 | 9742293 | Стойка | 1 |
| 09 | 9742292 | Стойка | 1 |
| 10 | 4330808 | Резиновая втулка | 4 |
| 11 | A590108 | Плоская шайба | 2 |
| 12 | A762013 | Шплинт | 2 |
| 14 | 4330979 | Замок | 1 |
| 15 | J901028 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 6 |
| 17 | J950010 | Гайка | 6 |
| 18 | 4330984 | Регулировочная шайба | 7 |
| 19 | J217083 | Шайба | 4 |
| 21 | 4346579 | Замок | 1 |
| 22 | 4346580 | Замок | 1 |
| 23 | J680412 | Винт с шайбой | 4 |
| 24 | 4346147 | Кронштейн | 2 |
| 30 | 8075428 | Крышка | 1 |
| 31 | 4330985 | Болт | 8 |
| 34 | 4426151 | Крышка | 1 |
| 35 | 8076340 | Крышка | 2 |
| 36 | 9753455 | Крышка | 1 |
| 37 | J901020 | Болт | 26 |
| 38 | A590910 | Пружинная шайба | 34 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
