Гидрораспределитель — HITACHI CX500PD

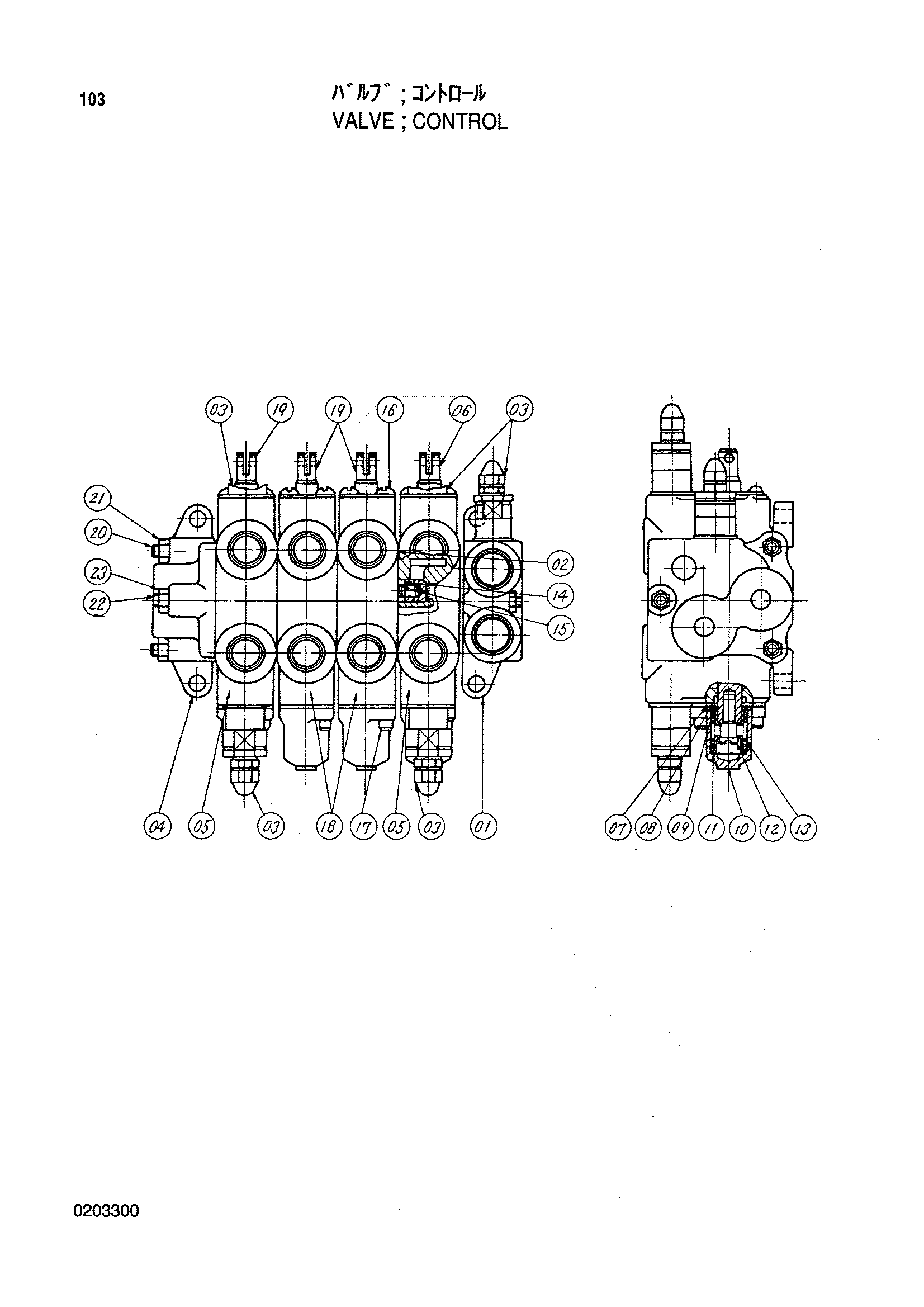

Заводская схема «Гидрораспределитель» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4109914 | Гидрораспределитель | 1 | |
| 02 | 0203101 | Уплотнительное кольцо | 5 |
| 03 | 0203102 | Предохранительный клапан | 5 |
| 04 | 0203103 | Корпус | 1 |
| 07 | 0203104 | Пластина | 8 |
| 08 | 0203105 | Уплотнительное кольцо | 8 |
| 09 | 0203106 | Пылезащитное уплотнение | 8 |
| 10 | 0203107 | Колпачок | 4 |
| 11 | 0203108 | Седло пружины | 8 |
| 12 | 0203109 | Болт | 4 |
| 13 | 0203110 | Пружина | 4 |
| 14 | 0203111 | Тарельчатый клапан | 4 |
| 15 | 0203112 | Пружина | 4 |
| 16 | 0203113 | Винт | 8 |
| 17 | 0203114 | Болт с внутренним шестигранником | 8 |
| 20 | 0203115 | Болт | 2 |
| 21 | 0203116 | Гайка | 4 |
| 22 | 0203117 | Болт | 1 |
| 23 | 0203118 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
