Крышка (LF) — HITACHI CX500PD

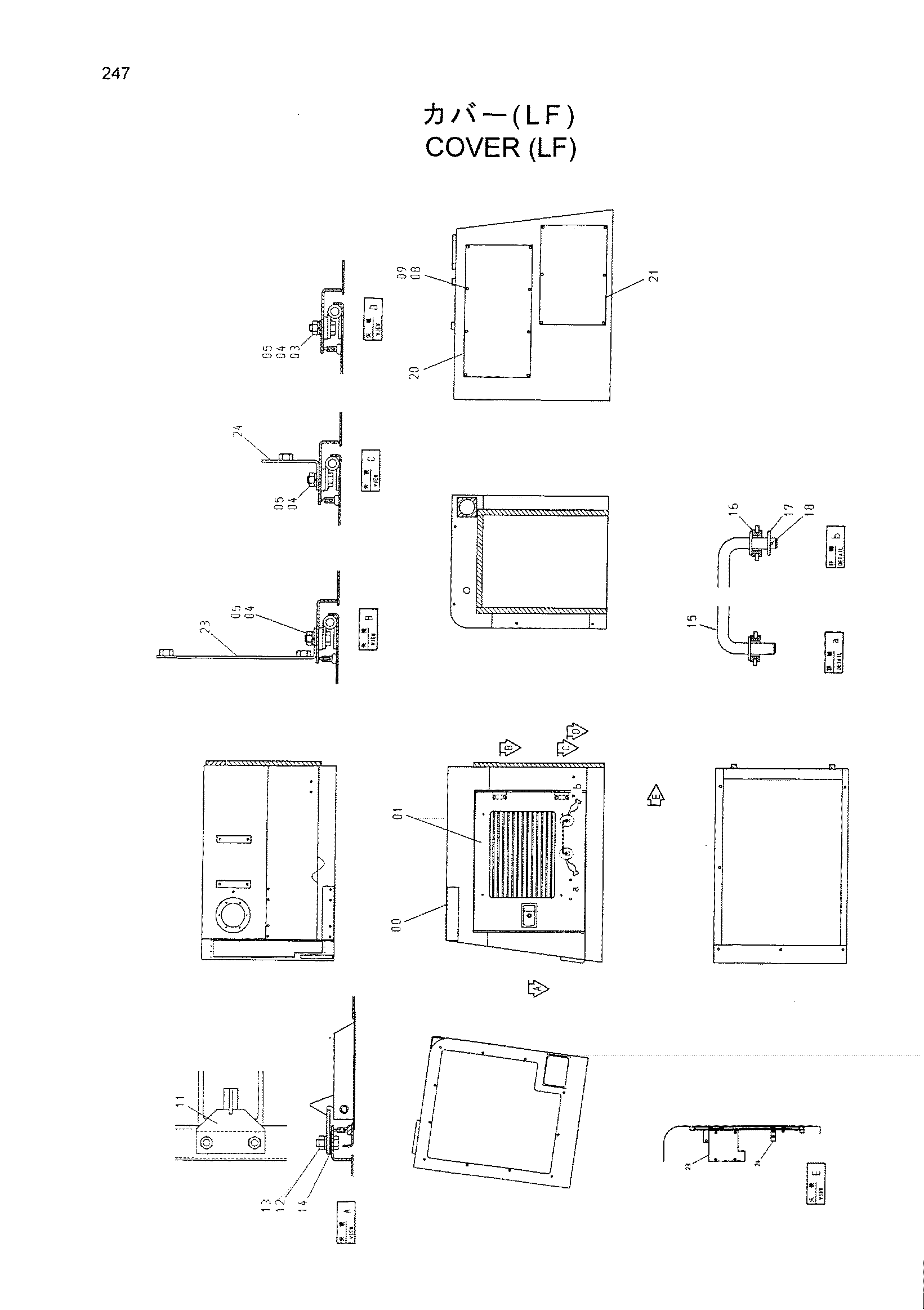

Заводская схема «Крышка (LF)» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006448 | Крышка | 1 |
| 01 | 7036133 | Дверь | 1 |
| 03 | A590110 | Плоская шайба | 1 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | J950010 | Гайка | 4 |
| 08 | J901020 | Болт | 14 |
| 09 | A590910 | Пружинная шайба | 14 |
| 11 | 4330980 | Замок | 1 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | J950010 | Гайка | 2 |
| 14 | 4330984 | Регулировочная шайба | 3 |
| 15 | 9742293 | Стойка | 1 |
| 16 | 4330808 | Резиновая втулка | 2 |
| 17 | A590108 | Плоская шайба | 1 |
| 18 | A762013 | Шплинт | 1 |
| 20 | 4415828 | Крышка | 1 |
| 21 | 4415829 | Крышка | 1 |
| 23 | 9754475 | Кронштейн | 1 |
| 24 | 9754476 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
