Каррй-овер трубопроводы (2) — HITACHI CX500PD

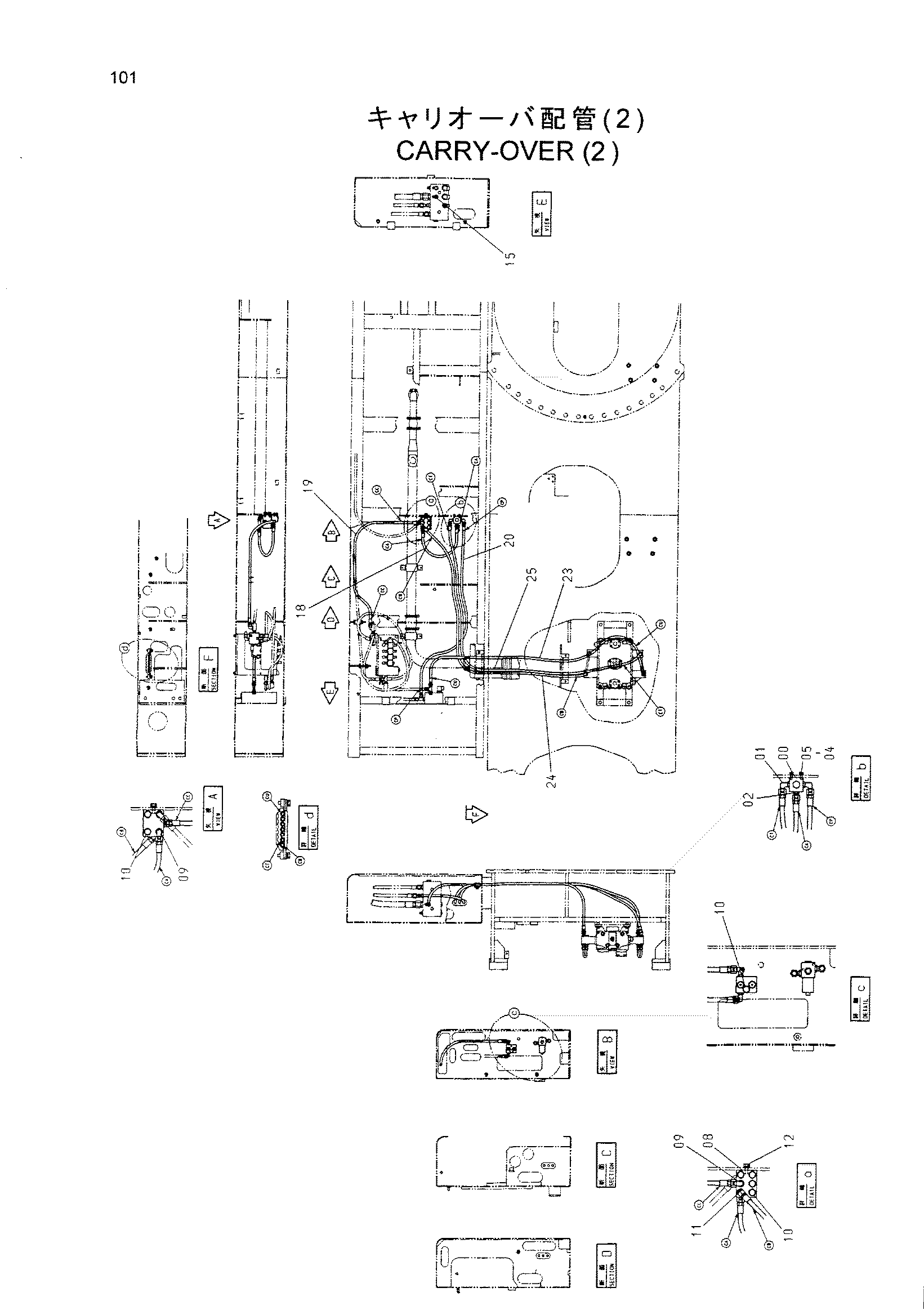

Заводская схема «Каррй-овер трубопроводы (2)» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4302289 | Электромагнитный клапан | 1 |
| 01 | 4156434 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4200467 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A590110 | Плоская шайба | 2 |
| 05 | J020620 | Болт с шайбой | 2 |
| 08 | 4314477 | Челночный клапан | 1 |
| 09 | 4156434 | Угловой штуцер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4093624 | Пробка | 7 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4200472 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | J021025 | Болт с шайбой | 2 |
| 15 | 4225403 | Тройник | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4426337 | Нейлоновый шланг | 1 |
| 18 | 4247577 | Нейлоновый шланг | 1 |
| 19 | 4247519 | Нейлоновый шланг | 1 |
| 20 | 4287441 | Нейлоновый шланг | 1 |
| 22 | 4426334 | Шланг | 1 |
| 23 | 4406249 | Шланг | 1 |
| 24 | 4371368 | Шланг | 1 |
| 25 | 4357989 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
