Гидрораспределитель трубопроводы (4) — HITACHI CX500PD

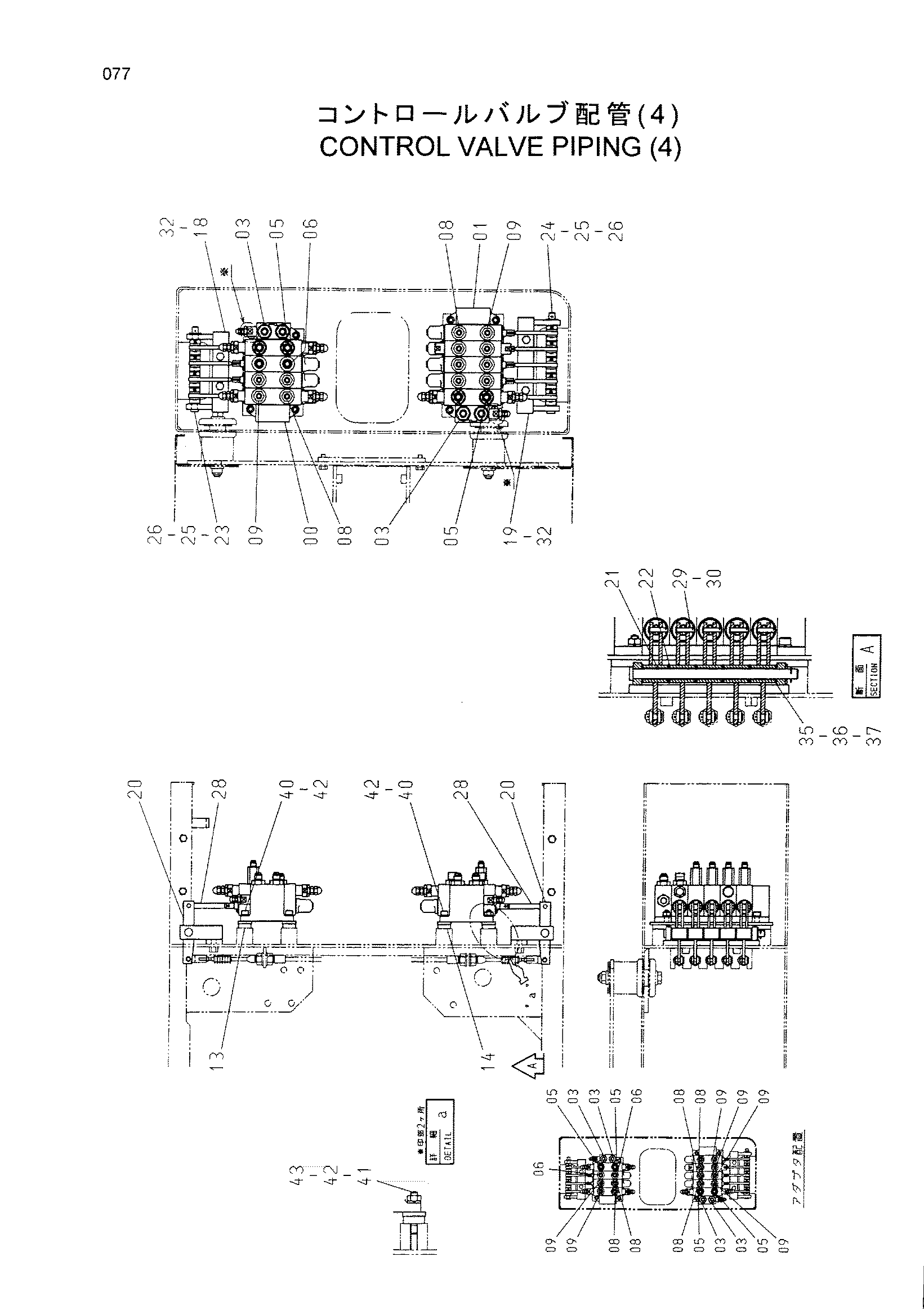

Заводская схема «Гидрораспределитель трубопроводы (4)» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4109914 | Гидрораспределитель | 1 |
| 01 | 4109915 | Гидрораспределитель | 1 |
| 03 | 4241382 | Адаптер | 4 |
| 03A | R26906R | Уплотнительное кольцо | 1 |
| 05 | 4042039 | Адаптер | 4 |
| 05A | U10778U | Уплотнительное кольцо | 1 |
| 06 | 4042046 | Адаптер | 2 |
| 06A | U10778U | Уплотнительное кольцо | 1 |
| 08 | 4209765 | Адаптер | 6 |
| 08A | U10778U | Уплотнительное кольцо | 1 |
| 09 | 4339450 | Адаптер | 6 |
| 09A | U10778U | Уплотнительное кольцо | 1 |
| 13 | 9752330 | Пластина клапан | 2 |
| 14 | 9752329 | Пластина клапан | 2 |
| 18 | 8075674 | Кронштейн | 1 |
| 19 | 8075675 | Кронштейн | 1 |
| 20 | 8075665 | Рычаг | 9 |
| 21 | 4126153 | Втулка | 18 |
| 22 | 4374833 | Шайба | 18 |
| 23 | 4417063 | Палец | 1 |
| 24 | 4417064 | Палец | 1 |
| 25 | A590114 | Плоская шайба | 2 |
| 26 | A763020 | Шплинт | 2 |
| 28 | 4416874 | Шток | 9 |
| 29 | 4174284 | Палец | 9 |
| 30 | A761610 | Шплинт | 9 |
| 32 | J011035 | Болт с шайбой | 4 |
| 35 | 4374833 | Шайба | 2 |
| 36 | 4374830 | Регулировочная шайба | 2 |
| 37 | 4381049 | Регулировочная шайба | 4 |
| 40 | M341050 | Болт с внутренним шестигранником | 6 |
| 41 | M711045 | Болт шпилька | 2 |
| 42 | A590910 | Пружинная шайба | 8 |
| 43 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
