Насосный агрегат — HITACHI CX500PD

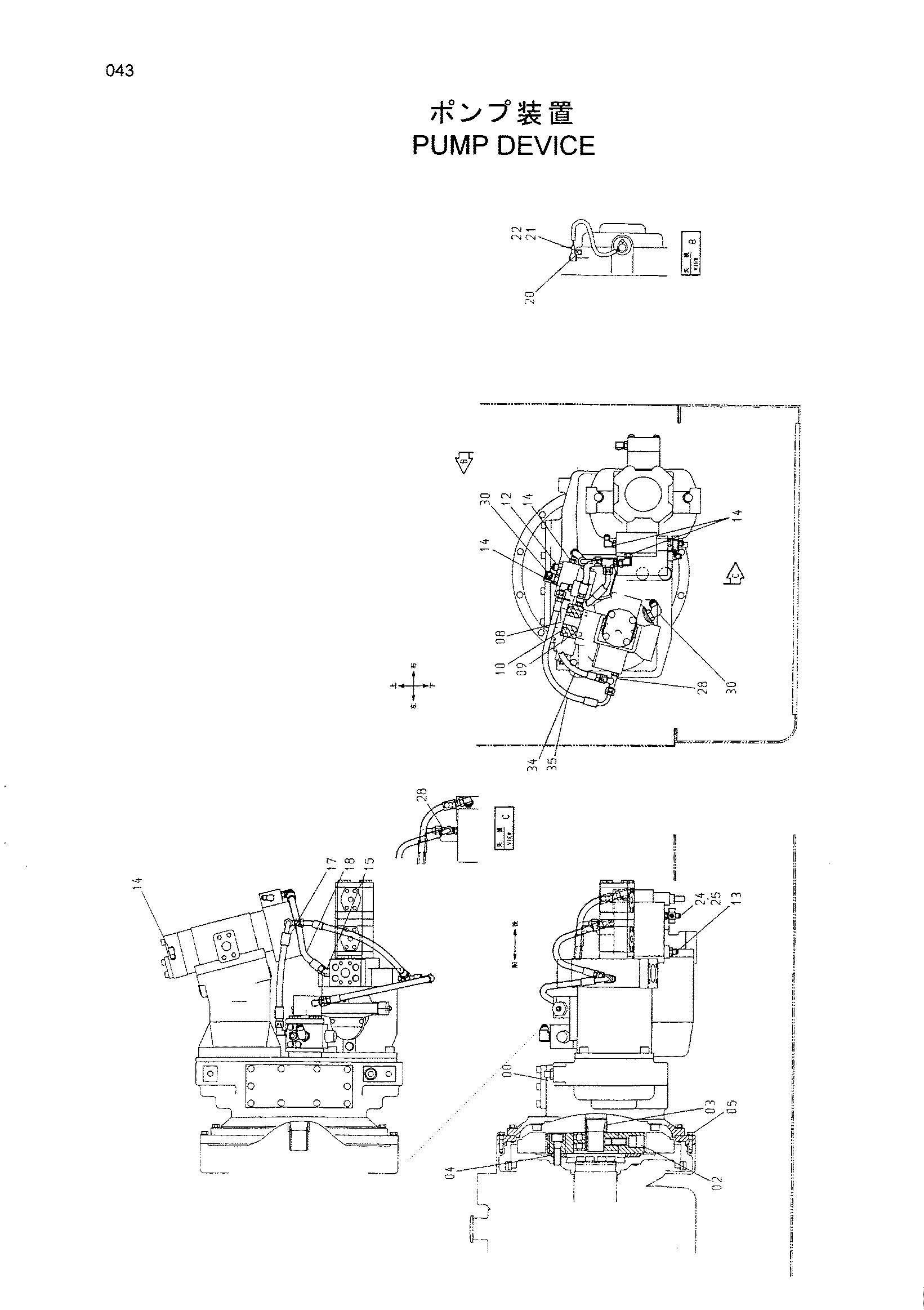

Заводская схема «Насосный агрегат» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4415214 | Поршневой насос | 1 |
| 02 | 4080519 | Муфта | 1 |
| 03 | 4393508 | Проставка | 1 |
| 04 | 3081978 | Пластина | 1 |
| 05 | J011040 | Болт с шайбой | 12 |
| 08 | 4317945 | Блок | 1 |
| 09 | A811040 | Уплотнительное кольцо | 1 |
| 10 | M341045 | Болт с внутренним шестигранником | 4 |
| 12 | 4210361 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4200467 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4156434 | Угловой штуцер | 5 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4200472 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4229857 | Шланг | 1 |
| 18 | 4305221 | Шланг | 1 |
| 20 | 4252767 | Кронштейн | 1 |
| 21 | J900610 | Болт | 1 |
| 22 | A590906 | Пружинная шайба | 1 |
| 24 | 4350509 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4346128 | Штуцер | 1 |
| 28 | 4207300 | Тройник | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4154672 | Угловой штуцер | 2 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4365168 | Шланг | 1 |
| 35 | 4282193 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
