Пилотные гидролинии (7-1) — HITACHI CX500PD

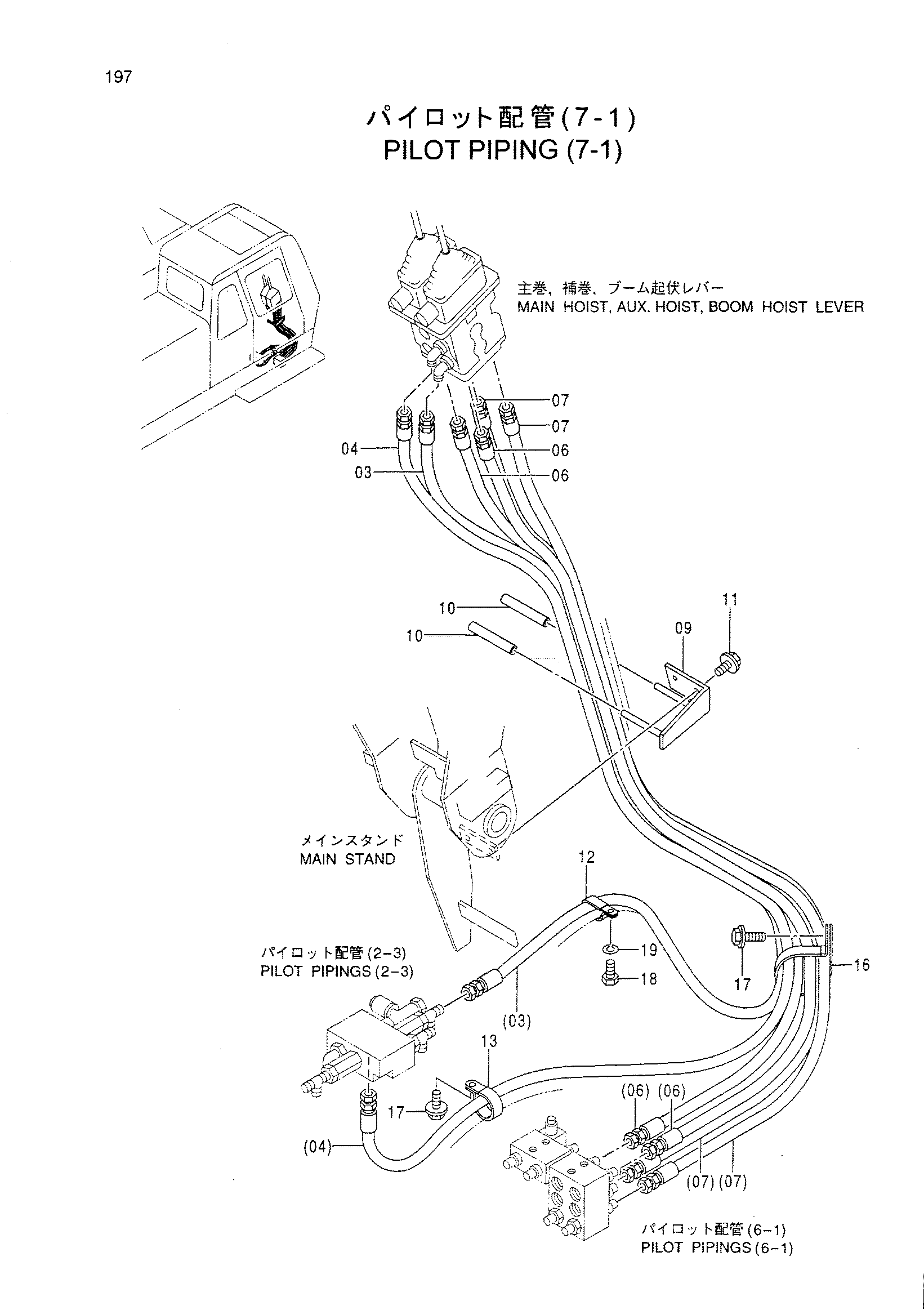

Заводская схема «Пилотные гидролинии (7-1)» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4319153	Шланг	1
04	4319154	Шланг	1
06	4319150	Шланг	2
07	4319151	Шланг	2
09	9742971	Опора	1
10	4317431	Трубка	2
11	J010614	Болт с шайбой	2
12	4190282	Зажим	1
13	4190265	Зажим	1
16	4204136	Зажим	1
17	J011020	Болт с шайбой	2
18	J901020	Болт	1
19	A590910	Пружинная шайба	1

Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
