Насос трубопроводы (1) — HITACHI CX500PD

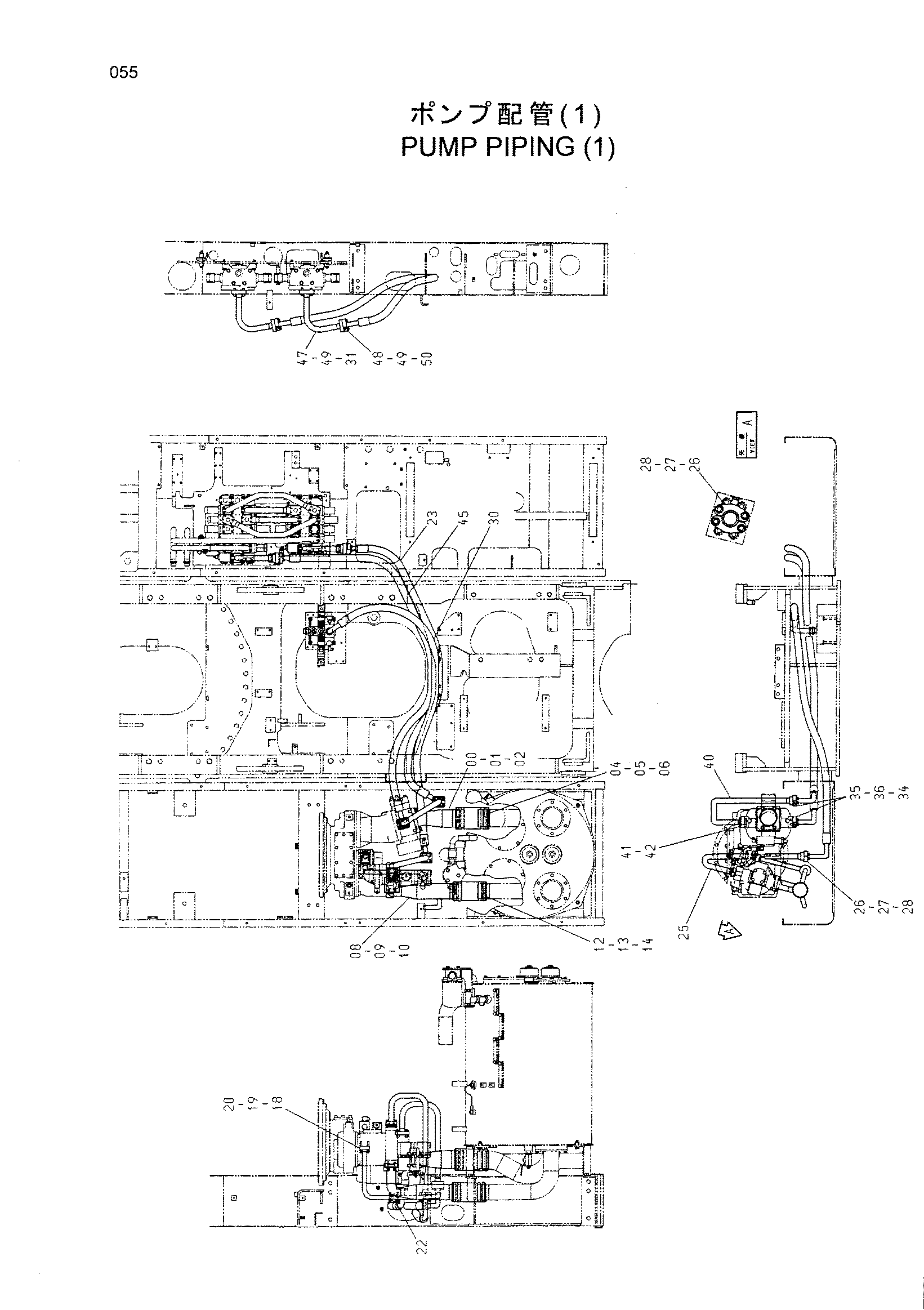

Заводская схема «Насос трубопроводы (1)» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8077491 | Всасывающая трубка | 1 |
| 01 | A811115 | Уплотнительное кольцо | 1 |
| 02 | M341640 | Болт с внутренним шестигранником | 4 |
| 04 | 4367902 | Резиновый шланг | 1 |
| 05 | 4282491 | Хомут шланга | 2 |
| 06 | 4245194 | Хомут шланга | 2 |
| 08 | 7037164 | Всасывающая трубка | 1 |
| 09 | A811060 | Уплотнительное кольцо | 1 |
| 10 | M341236 | Болт с внутренним шестигранником | 4 |
| 12 | 4367901 | Резиновый шланг | 1 |
| 13 | 4282488 | Хомут шланга | 2 |
| 14 | 4512716 | Хомут шланга | 2 |
| 18 | 8077399 | Всасывающая трубка | 1 |
| 19 | A811030 | Уплотнительное кольцо | 1 |
| 20 | M341036 | Болт с внутренним шестигранником | 4 |
| 22 | 4073889 | Муфта | 1 |
| 23 | 4414851 | Шланг | 1 |
| 25 | 8061048 | Трубка | 1 |
| 26 | 966993 | Уплотнительное кольцо | 2 |
| 27 | M341030 | Болт с внутренним шестигранником | 8 |
| 28 | 962453 | Разъёмный фланец | 4 |
| 30 | 4371230 | Шланг | 1 |
| 31 | A811040 | Уплотнительное кольцо | 2 |
| 34 | 966993 | Уплотнительное кольцо | 2 |
| 35 | 4085560 | Разъёмный фланец | 4 |
| 36 | M341240 | Болт с внутренним шестигранником | 8 |
| 40 | 8057012 | Трубка | 1 |
| 41 | A811035 | Уплотнительное кольцо | 1 |
| 42 | M341236 | Болт с внутренним шестигранником | 4 |
| 45 | 4414852 | Шланг | 1 |
| 47 | 9747493 | Трубка | 2 |
| 48 | 4085560 | Разъёмный фланец | 4 |
| 49 | M341240 | Болт с внутренним шестигранником | 16 |
| 50 | 966993 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
