Пиле трубопроводы (2) — HITACHI CX500PD

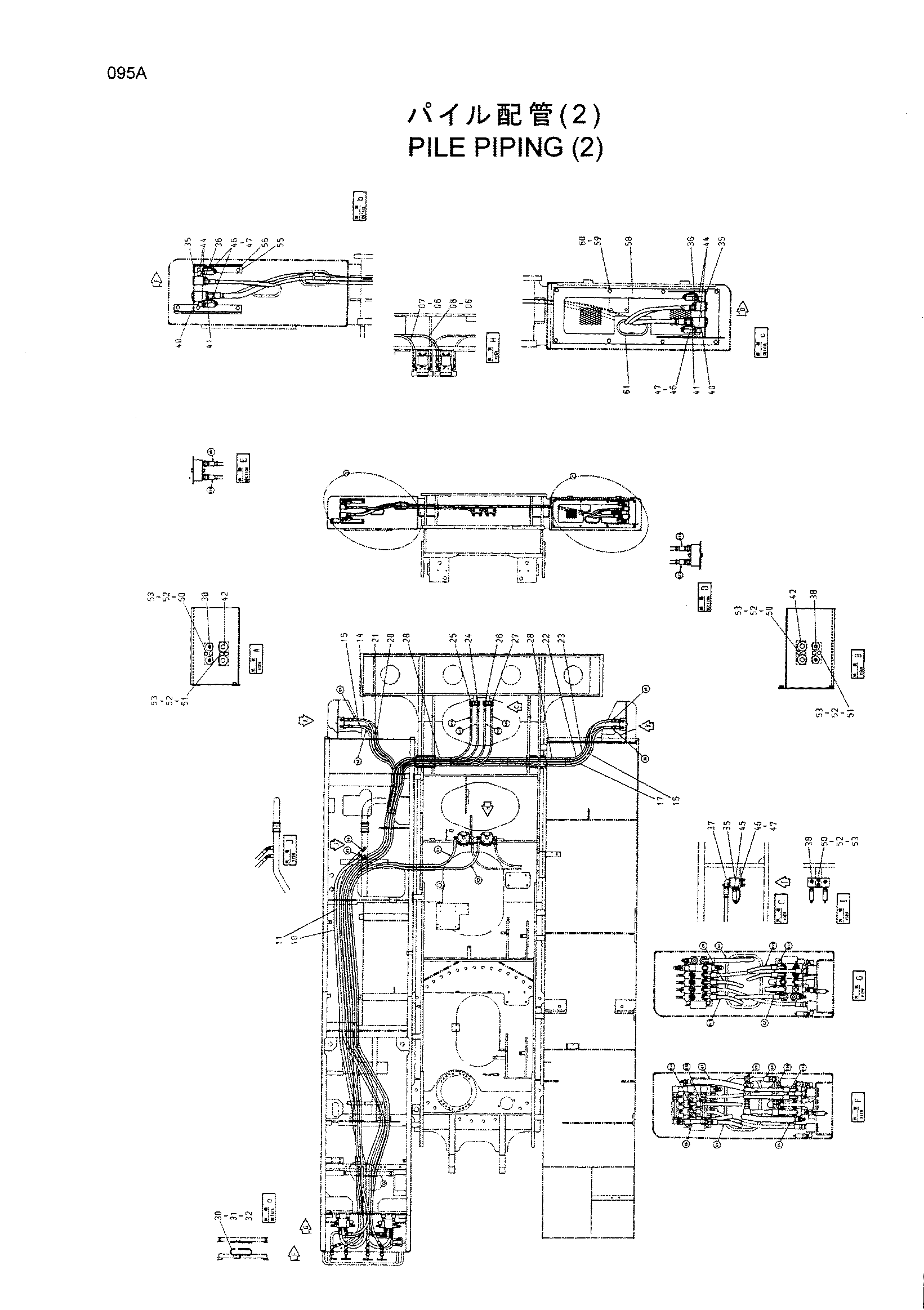

Заводская схема «Пиле трубопроводы (2)» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
06	4053609	Защитный кожух	2
07	4417344	Шланг	1
08	4417344	Шланг	1
10	4417353	Шланг	1
11	4417353	Шланг	1
14	4417346	Шланг	1
15	4417346	Шланг	1
16	4417345	Шланг	1
17	4417345	Шланг	1
20	4417351	Шланг	1
21	4417351	Шланг	1
22	4417347	Шланг	1
23	4417347	Шланг	1
24	4417350	Шланг	1
25	4417350	Шланг	1
26	4417350	Шланг	1
27	4417350	Шланг	1
28	4044420	Защитный кожух	12
30	9752377	Хомут шланга	1
31	J900614	Болт	2
32	A590906	Пружинная шайба	2
35	3087270	Коллектор	4
36	4200466	Адаптер	4
36A	4509180	Уплотнительное кольцо	1
37	4154671	Угловой штуцер	4
37A	4509180	Уплотнительное кольцо	1
38	493334	Пробка	8
40	3087271	Коллектор	2
41	4210361	Адаптер	4
41A	4506418	Уплотнительное кольцо	1
42	4291577	Пробка	4
44	4174585	Угловой штуцер	8
44A	957366	Уплотнительное кольцо	1
45	4152200	Адаптер	4
45A	957366	Уплотнительное кольцо	1
46	4025603	Самоуплотняющееся соединение	12
47	4044883	Хомут	12
50	J901070	Болт	8
51	J901080	Болт	4
52	A590910	Пружинная шайба	12
53	J950010	Гайка	12
55	8077669	Кронштейн	1
56	J021025	Болт с шайбой	5
58	7037234	Крышка	1
59	J901025	Болт	8
60	A590910	Пружинная шайба	8
61	4402369	Резиновая втулка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
