Гидрораспределитель — HITACHI CX500PD

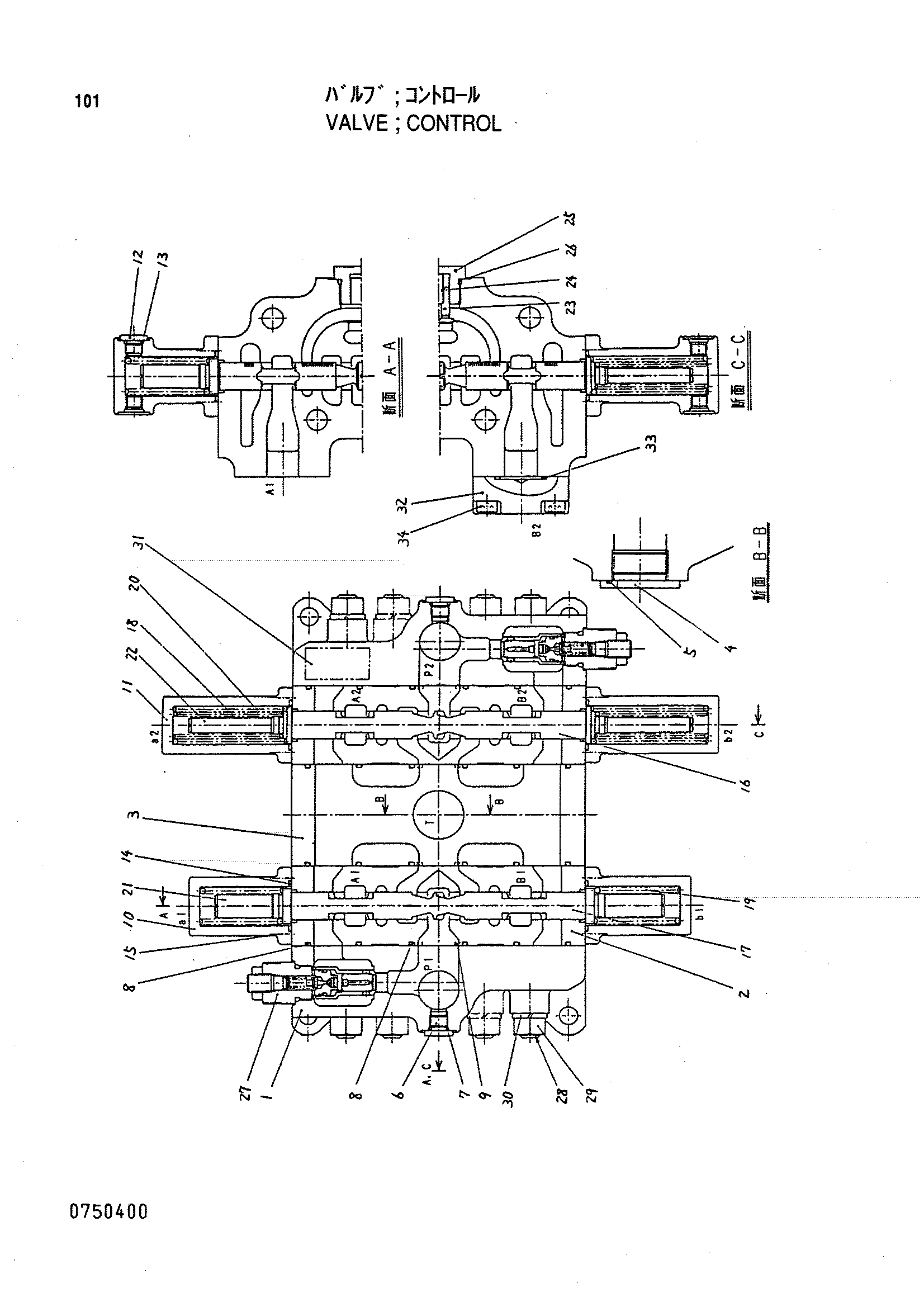

Заводская схема «Гидрораспределитель» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4415077 | Гидрораспределитель | 1 | |
| 1 | 0750401 | Енд-сектион | 2 |
| 3 | 4208834 | Валве-сектион | 1 |
| 4 | 0750402 | Пробка | 1 |
| 5 | A811045 | Уплотнительное кольцо | 1 |
| 6 | 0629404 | Пробка | 2 |
| 7 | 957366 | Уплотнительное кольцо | 2 |
| 8 | 970860 | Уплотнительное кольцо | 12 |
| 9 | 4509182 | Уплотнительное кольцо | 4 |
| 10 | 0750403 | Крышка | 2 |
| 11 | 0750404 | Крышка | 2 |
| 12 | 0629404 | Пробка | 2 |
| 13 | 957366 | Уплотнительное кольцо | 2 |
| 14 | A811035 | Уплотнительное кольцо | 4 |
| 15 | M340618 | Болт с внутренним шестигранником | 16 |
| 18 | 0272410 | Пружина | 2 |
| 19 | 0102215 | Пружина | 2 |
| 20 | 0272412 | Пружина | 2 |
| 21 | 0229504 | Седло пружины | 2 |
| 22 | 0272414 | Седло пружины | 2 |
| 23 | 0173617 | Тарельчатый клапан | 1 |
| 24 | 0102226 | Пружина | 1 |
| 25 | 0173626 | Колпачок | 2 |
| 26 | 4506430 | Уплотнительное кольцо | 2 |
| 27 | 0750405 | Предохранительный клапан | 2 |
| 28 | 0750406 | Болт шпилька | 4 |
| 29 | J951016 | Гайка | 8 |
| 30 | A590916 | Пружинная шайба | 8 |
| 32 | 0629505 | Фланец | 2 |
| 33 | A811035 | Уплотнительное кольцо | 2 |
| 34 | 0210733 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
