Стрела подъёмный механизм устройство — HITACHI CX500PD

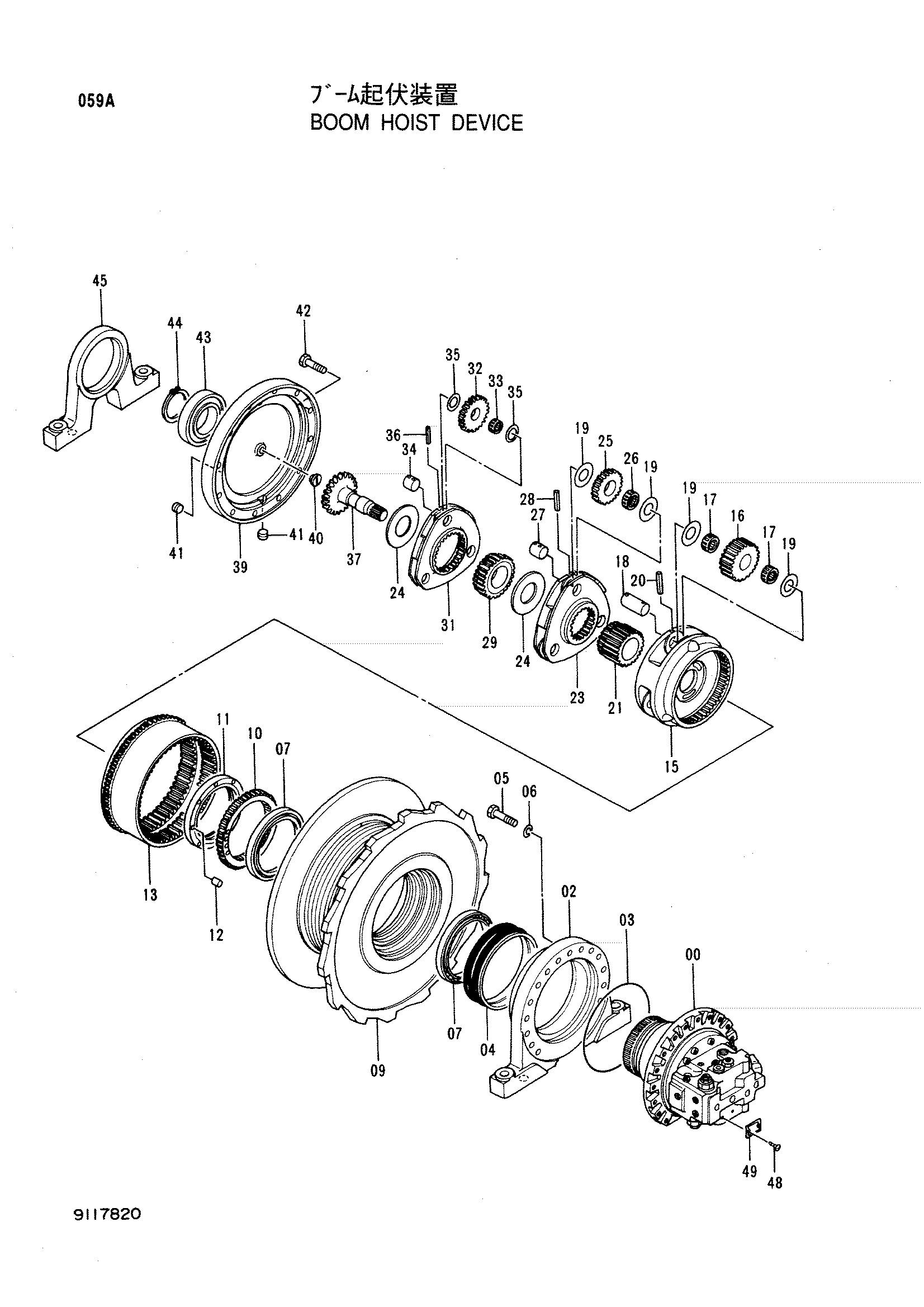

Заводская схема «Стрела подъёмный механизм устройство» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9117820	Стрела подъёмный механизм устройство	1
00	9114966	Гидромотор	1
02	1018742	Педестал	1
03	4252835	Уплотнительное кольцо	1
04	4114753	Комплект уплотнений	1
05	J931665	Болт	16
06	A590916	Пружинная шайба	16
07	4246793	Роликовый подшипник	2
09	0001886	Барабан боомхоист	1
10	3047448	HUB	1
11	3057125	Гайка	1
12	4246783	Установочный штифт	1
13	2034767	Коронная шестерня	1
15	1013980	Водило	1
16	3047444	Планетарная шестерня	3
17	4210850	Игольчатый подшипник	6
18	4246790	Палец	3
19	4269295	Упорная пластина	12
20	4116309	Пружинный штифт	3
21	3047443	Солнечная шестерня	1
23	1013979	Водило	1
24	4246785	Проставка	2
25	3047446	Планетарная шестерня	3
26	4246786	Игольчатый подшипник	3
27	4246789	Палец	3
28	4246358	Пружинный штифт	3
29	3047442	Солнечная шестерня	1
31	1013982	Водило	1
32	3047447	Планетарная шестерня	3
33	4246787	Игольчатый подшипник	3
34	4246788	Палец	3
35	4192983	Упорная пластина	6
36	4192020	Пружинный штифт	3
37	2028213	Вал проп.	1
39	1018741	Крышка	1
40	4285323	Стопорный палец	1
41	4245797	Пробка	3
42	J931665	Болт	12
43	4311473	Шариковый подшипник	1
44	942480	Стопорное кольцо	1
45	2034766	Педестал	1
48	M492564	Приводной винт	2
49	3053559	Информационная табличка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
