Обратные трубопроводы (1) — HITACHI CX500PD

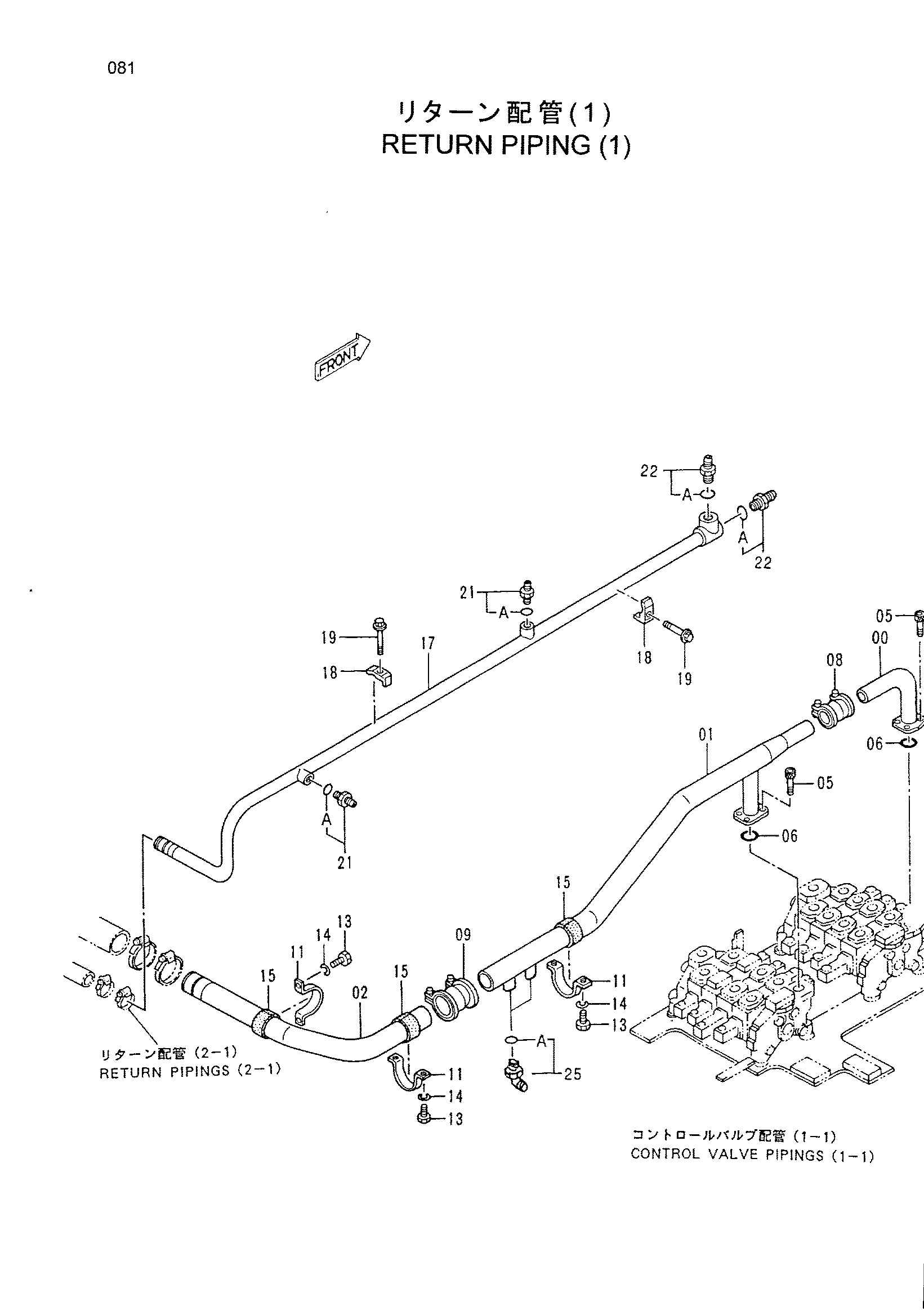

Заводская схема «Обратные трубопроводы (1)» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9741086 | Трубка | 1 |
| 01 | 8075765 | Трубка | 1 |
| 02 | 3070793 | Трубка | 1 |
| 05 | M341236 | Болт с внутренним шестигранником | 8 |
| 06 | A811040 | Уплотнительное кольцо | 2 |
| 08 | 4069801 | Муфта | 1 |
| 09 | 4067833 | Муфта | 1 |
| 11 | 4000909 | Хомут трубки | 3 |
| 13 | J901025 | Болт | 6 |
| 14 | A590910 | Пружинная шайба | 6 |
| 15 | 4343144 | Втулка | 3 |
| 17 | 8059470 | Трубка | 1 |
| 18 | 4190127 | Хомут трубки | 2 |
| 19 | J011260 | Болт с шайбой | 2 |
| 21 | 4210361 | Адаптер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4279302 | Адаптер | 2 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4200326 | Угловой штуцер | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
