Подвес (портал) — HITACHI CX500PD

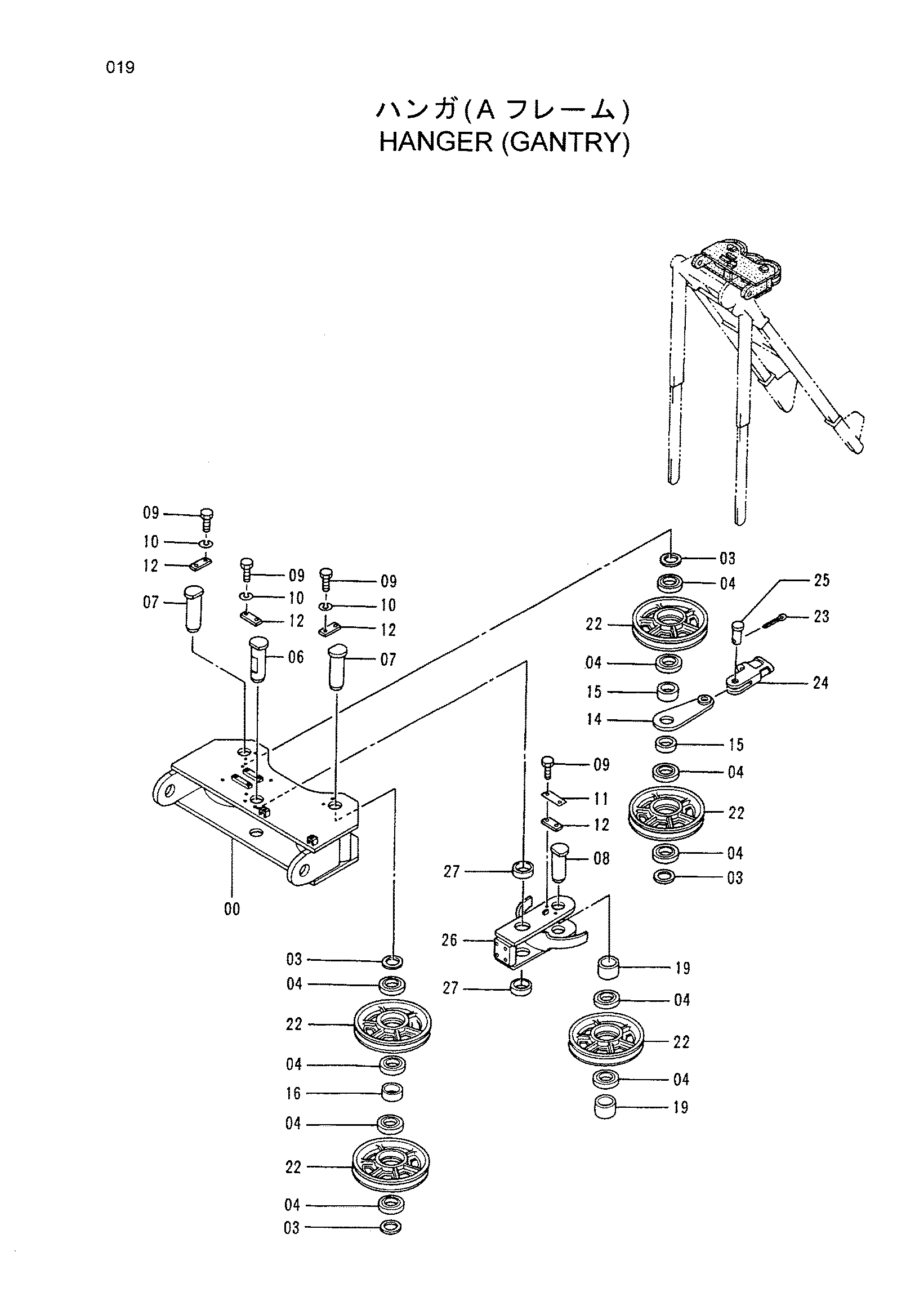

Заводская схема «Подвес (портал)» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7027022 | Подвес | 1 |
| 03 | 491873 | Проставка | 4 |
| 04 | 948642 | Шариковый подшипник | 10 |
| 06 | 4334411 | Палец | 1 |
| 07 | 4334412 | Палец | 2 |
| 08 | 4334410 | Палец | 1 |
| 09 | J901220 | Болт | 8 |
| 10 | A590912 | Пружинная шайба | 6 |
| 11 | 4062809 | Стопорная шайба | 1 |
| 12 | X4246 | Стопорная пластина | 4 |
| 14 | 9719475 | Тяга | 1 |
| 15 | 4048127 | Проставка | 2 |
| 16 | 4105306 | Проставка | 1 |
| 19 | 4120011 | Проставка | 2 |
| 22 | 3074711 | Канатный блок | 5 |
| 23 | A766050 | Шплинт | 1 |
| 24 | 3070427 | Разъём канат | 1 |
| 25 | 4336614 | Палец | 1 |
| 26 | 7033897 | Подвес | 1 |
| 27 | 4185036 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
