Хаммер трубопроводы (1) — HITACHI CX500PD

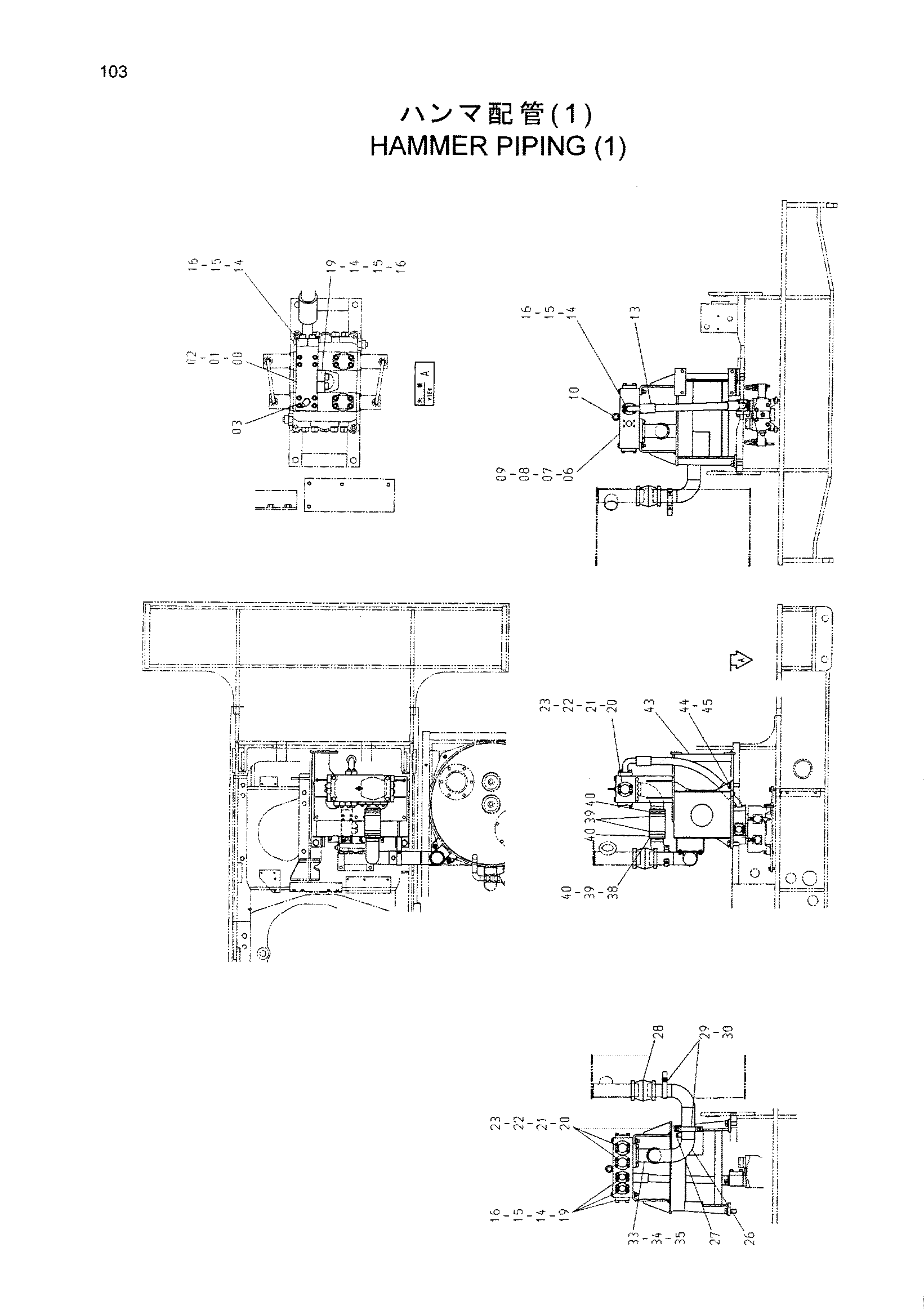

Заводская схема «Хаммер трубопроводы (1)» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3087439 | Коллектор | 1 |
| 01 | A811035 | Уплотнительное кольцо | 2 |
| 02 | M341011 | Болт с внутренним шестигранником | 8 |
| 03 | 4200470 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 2044885 | Коллектор | 1 |
| 07 | J931613 | Болт | 4 |
| 08 | A590916 | Пружинная шайба | 4 |
| 09 | J951016 | Гайка | 4 |
| 10 | 960821 | Болт проушина | 1 |
| 13 | 4433174 | Шланг | 1 |
| 14 | 4508805 | Уплотнительное кольцо | 6 |
| 15 | 4089703 | Разъёмный фланец | 12 |
| 16 | J781445 | Болт с внутренним шестигранником | 24 |
| 19 | 4100931 | Крышка | 4 |
| 20 | 4208395 | Крышка | 3 |
| 21 | 4510170 | Уплотнительное кольцо | 3 |
| 22 | 4510174 | Разъёмный фланец | 6 |
| 23 | J781235 | Болт с внутренним шестигранником | 12 |
| 26 | 8079068 | Обратная трубка | 1 |
| 27 | 4092534 | Пробка | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4071214 | Муфта | 1 |
| 29 | 4000910 | Хомут трубки | 2 |
| 30 | J011025 | Болт с шайбой | 4 |
| 33 | 9754196 | Обратная трубка | 1 |
| 34 | A811115 | Уплотнительное кольцо | 1 |
| 35 | J781645 | Болт с внутренним шестигранником | 4 |
| 38 | 4109378 | Резиновый шланг | 1 |
| 39 | 4263766 | Хомут шланга | 2 |
| 40 | 4507397 | Хомут шланга | 2 |
| 43 | 6018727 | Кронштейн | 1 |
| 44 | J932465 | Болт | 4 |
| 45 | A590924 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
