Насос трубопроводы (2) — HITACHI CX500PD

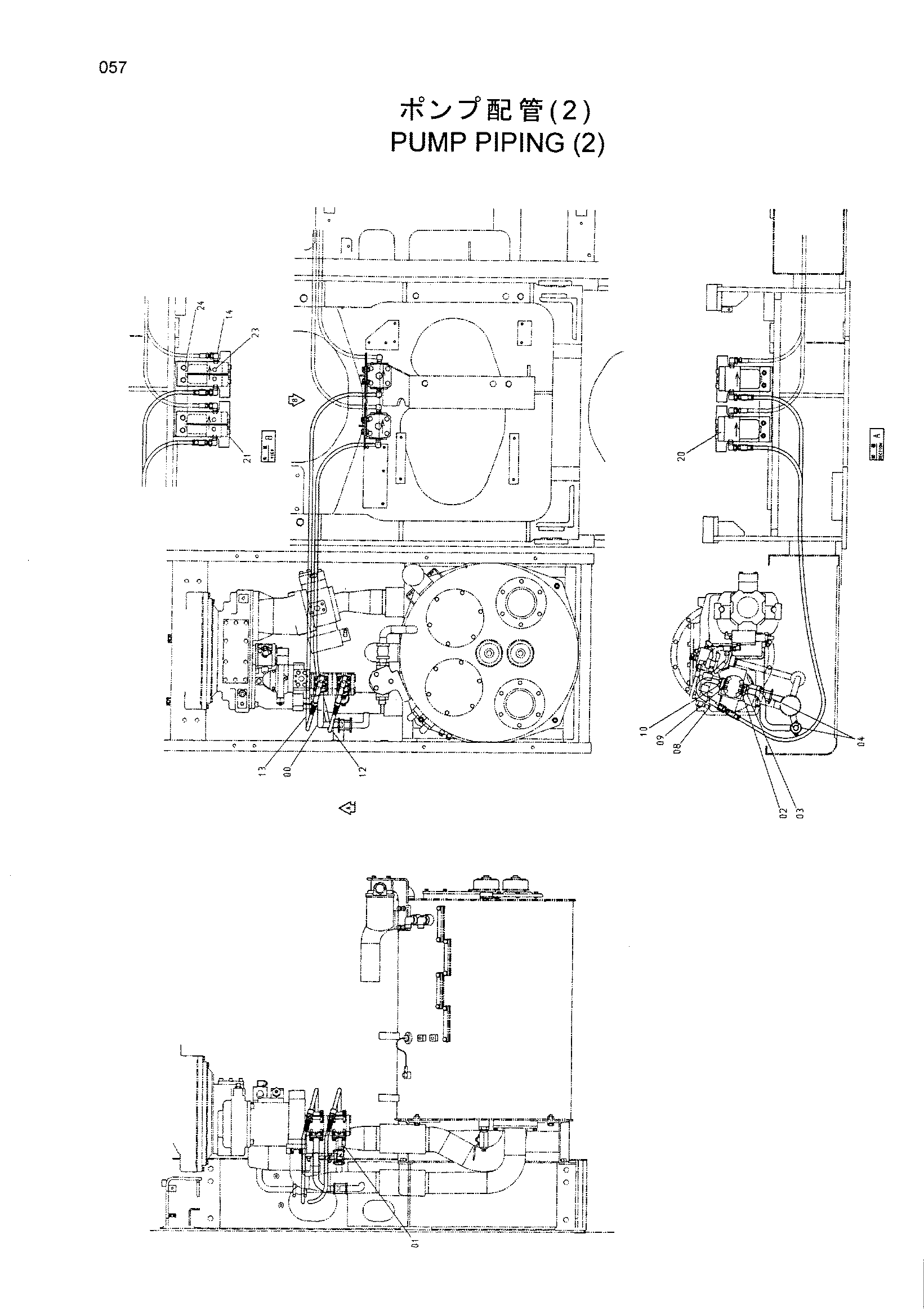

Заводская схема «Насос трубопроводы (2)» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8077400 | Всасывающая трубка | 1 |
| 01 | 9753308 | Всасывающая трубка | 1 |
| 02 | A811030 | Уплотнительное кольцо | 2 |
| 03 | M341036 | Болт с внутренним шестигранником | 8 |
| 04 | 4073889 | Муфта | 2 |
| 08 | 9753306 | Трубка | 2 |
| 09 | A811030 | Уплотнительное кольцо | 2 |
| 10 | M341036 | Болт с внутренним шестигранником | 8 |
| 12 | 4425429 | Шланг | 1 |
| 13 | 4425430 | Шланг | 1 |
| 14 | 4154658 | Угловой штуцер | 4 |
| 20 | 4186122 | Фильтр | 2 |
| 21 | 9753400 | Кронштейн | 2 |
| 23 | J011020 | Болт с шайбой | 4 |
| 24 | J021235 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
