Пиле трубопроводы (1) — HITACHI CX500PD

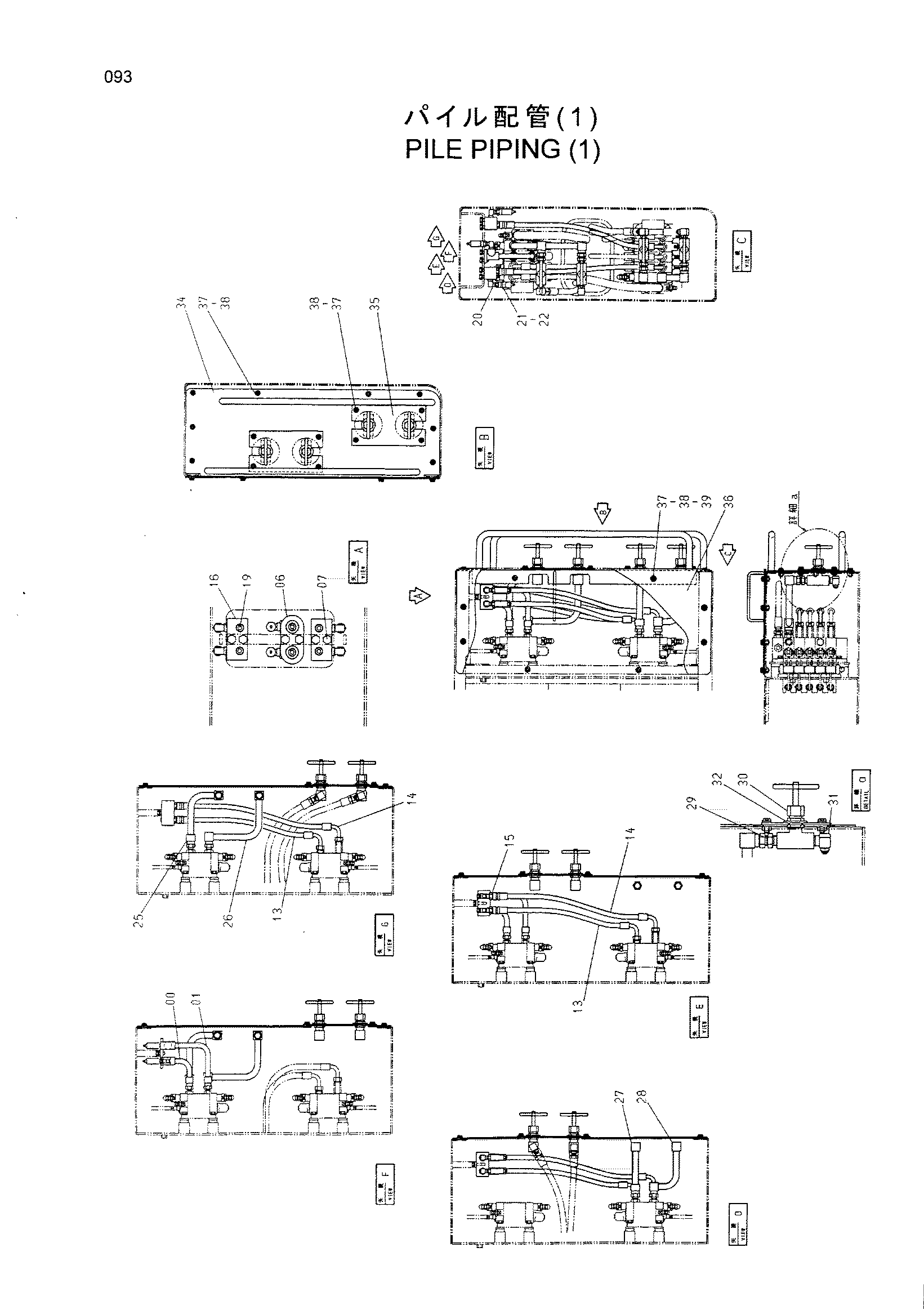

Заводская схема «Пиле трубопроводы (1)» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9752389 | Трубка | 1 |
| 01 | 9752388 | Трубка | 1 |
| 06 | 4426233 | Пластина | 1 |
| 07 | J011025 | Болт с шайбой | 6 |
| 13 | 4313761 | Шланг | 2 |
| 14 | 4313762 | Шланг | 2 |
| 15 | 4200466 | Адаптер | 4 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 3087273 | Коллектор | 2 |
| 19 | 493334 | Пробка | 6 |
| 20 | 4174585 | Угловой штуцер | 6 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4025603 | Самоуплотняющееся соединение | 6 |
| 22 | 4044883 | Хомут | 6 |
| 25 | 9752383 | Трубка | 1 |
| 26 | 9752384 | Трубка | 1 |
| 27 | 9752385 | Трубка | 1 |
| 28 | 9752386 | Трубка | 1 |
| 29 | 94-1303 | Адаптер | 4 |
| 30 | 4023814 | Клапан | 4 |
| 31 | 4154658 | Угловой штуцер | 4 |
| 32 | A590127 | Плоская шайба | 4 |
| 34 | 7036264 | Крышка | 1 |
| 35 | 4417419 | Опора | 2 |
| 36 | 8074945 | Крышка | 1 |
| 37 | 4345743 | Болт | 24 |
| 38 | A590910 | Пружинная шайба | 24 |
| 39 | A590110 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
