Пилотные гидролинии (1) — HITACHI CX500PD

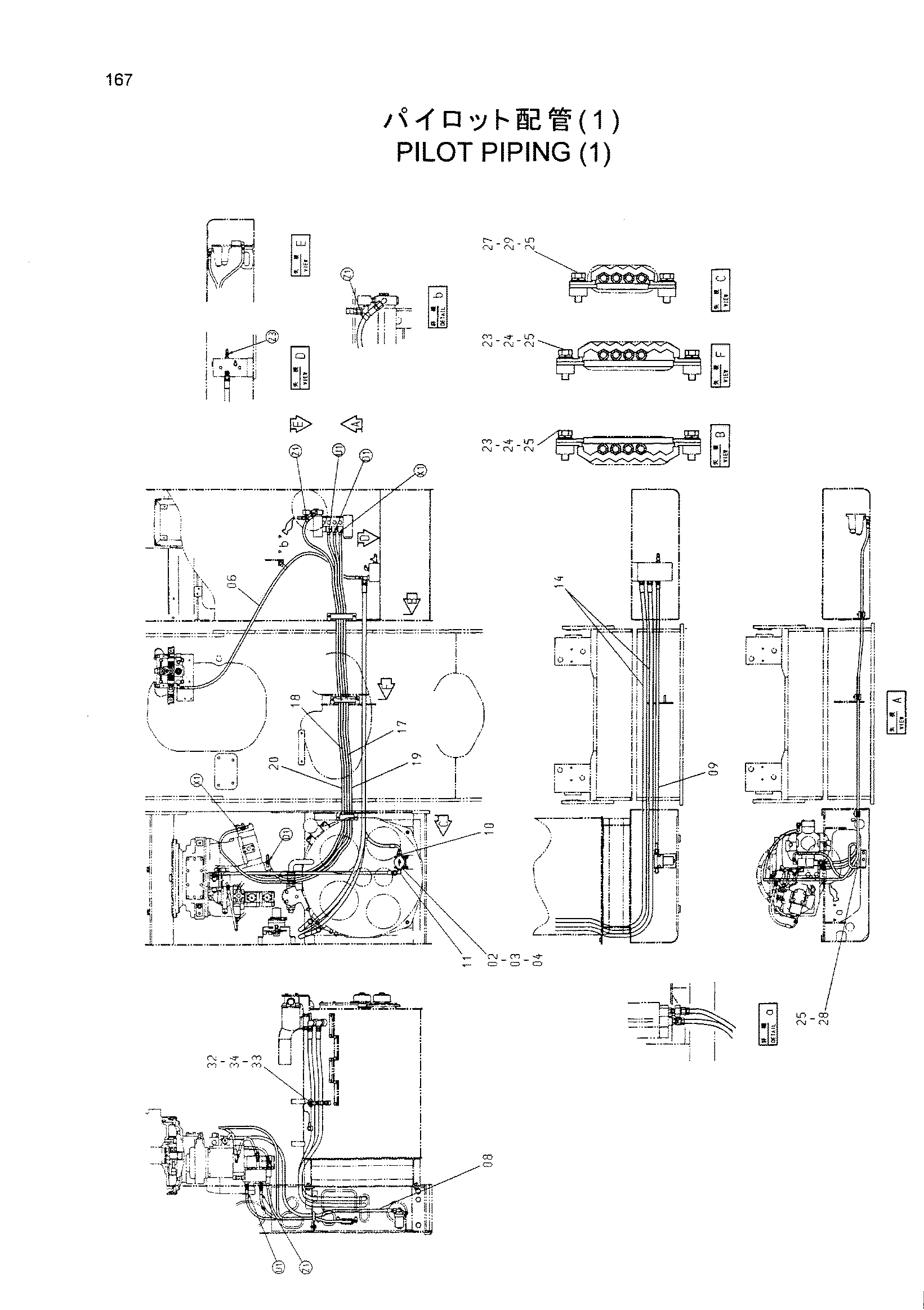

Заводская схема «Пилотные гидролинии (1)» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4141319 | Фильтр линия | 1 |
| 02A | 4141381 | Болт | 2 |
| 02B | 4157882 | Фильтрующий элемент | 1 |
| 02C | A590906 | Пружинная шайба | 2 |
| 02D | M500605 | Гайка | 2 |
| 03 | M581008 | Гайка | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 06 | 4234398 | Шланг | 1 |
| 08 | 4313436 | Шланг | 1 |
| 09 | 4313440 | Шланг | 1 |
| 10 | 4210361 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4154672 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4157901 | Шланг | 2 |
| 17 | 4375321 | Шланг | 1 |
| 18 | 4375306 | Шланг | 1 |
| 19 | 4371364 | Шланг | 1 |
| 20 | 4319149 | Шланг | 1 |
| 23 | 9727639 | Хомут шланга | 2 |
| 24 | 9727637 | Пластина | 2 |
| 25 | J021035 | Болт с шайбой | 8 |
| 27 | 9727638 | Хомут шланга | 1 |
| 28 | 8071965 | Опора | 1 |
| 29 | 9727636 | Пластина | 1 |
| 32 | A590910 | Пружинная шайба | 2 |
| 33 | 4192035 | Зажим | 2 |
| 34 | J901020 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
