Пиле рычаг — HITACHI CX500PD

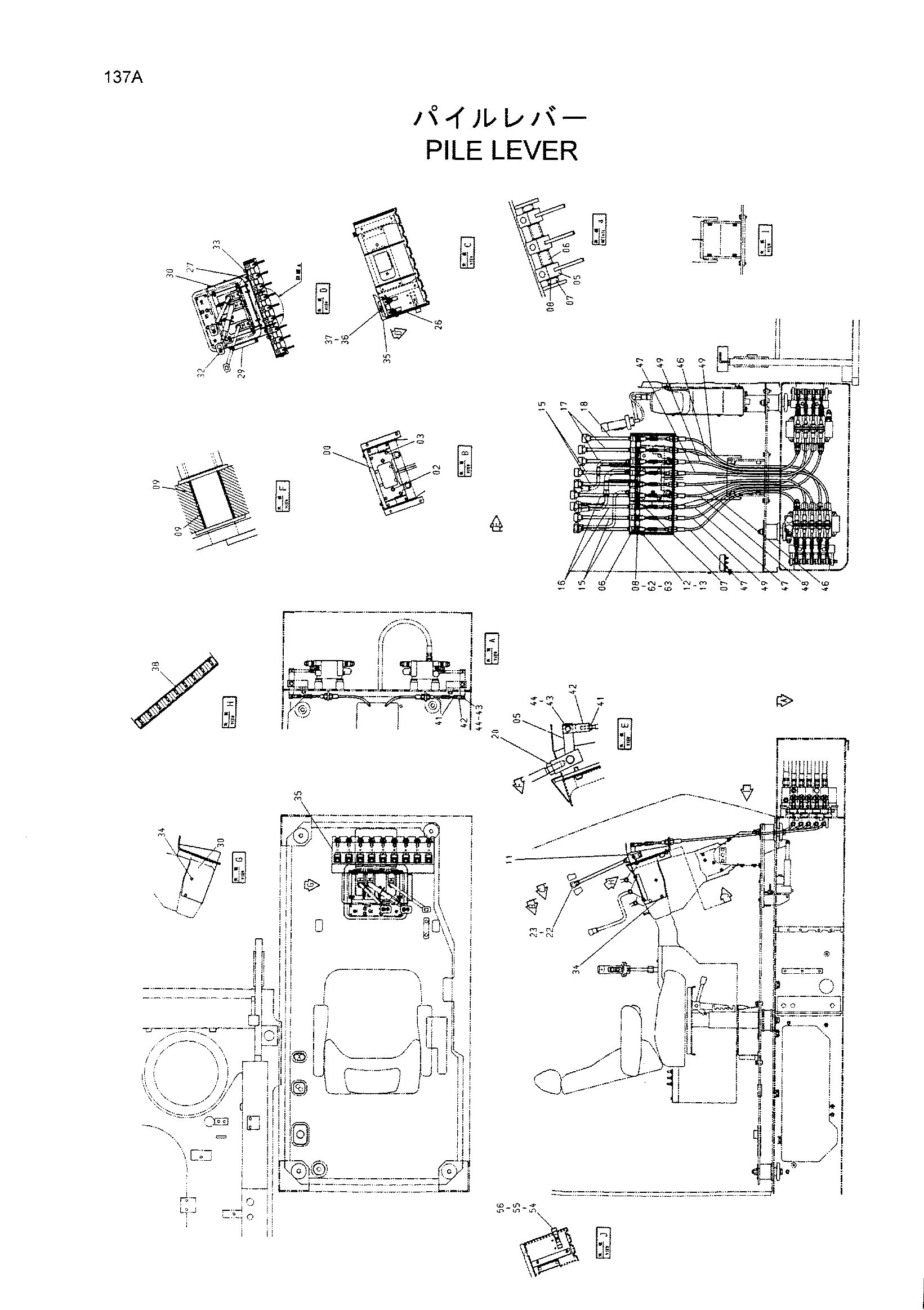

Заводская схема «Пиле рычаг» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4427085 | Кронштейн | 1 |
| 02 | J020640 | Болт с шайбой | 2 |
| 03 | J020620 | Болт с шайбой | 4 |
| 05 | 9753523 | Рычаг | 9 |
| 06 | 4427035 | Проставка | 6 |
| 07 | 4427036 | Проставка | 4 |
| 08 | 4374833 | Шайба | 18 |
| 09 | 4316918 | Втулка | 18 |
| 11 | 9753525 | Палец | 1 |
| 12 | J900816 | Болт | 1 |
| 13 | A590908 | Пружинная шайба | 1 |
| 15 | 4426990 | Рычаг | 4 |
| 16 | 4426994 | Рычаг | 2 |
| 17 | 4426995 | Рычаг | 2 |
| 18 | 4426996 | Рычаг | 1 |
| 20 | J231212 | Гайка | 9 |
| 22 | 3068261 | Рукоятка | 9 |
| 23 | 4321193 | Гайка | 9 |
| 26 | 7037360 | Стойка | 1 |
| 27 | J010814 | Болт с шайбой | 4 |
| 29 | 8077880 | Крышка | 1 |
| 30 | 3087536 | Крышка | 1 |
| 32 | J680620 | Винт с шайбой | 4 |
| 33 | M340816 | Болт с внутренним шестигранником | 4 |
| 34 | J020616 | Болт с шайбой | 4 |
| 35 | 3087535 | Крышка | 1 |
| 36 | M430613 | Винт | 2 |
| 37 | A590906 | Пружинная шайба | 2 |
| 38 | 2044467 | Информационная табличка | 1 |
| 41 | M500605 | Гайка | 18 |
| 42 | 4074981 | Концевой вилка | 18 |
| 43 | A740821 | Палец | 18 |
| 44 | A762013 | Шплинт | 18 |
| 46 | 4427095 | Трос управления | 2 |
| 47 | 4427096 | Трос управления | 3 |
| 48 | 4427097 | Трос управления | 1 |
| 49 | 4427098 | Трос управления | 3 |
| 54 | 4190272 | Зажим | 2 |
| 55 | J901020 | Болт | 2 |
| 56 | A590910 | Пружинная шайба | 2 |
| 62 | 4374830 | Регулировочная шайба | 5 |
| 63 | 4381049 | Регулировочная шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
