Пилотные гидролинии (4-1) — HITACHI CX500PD

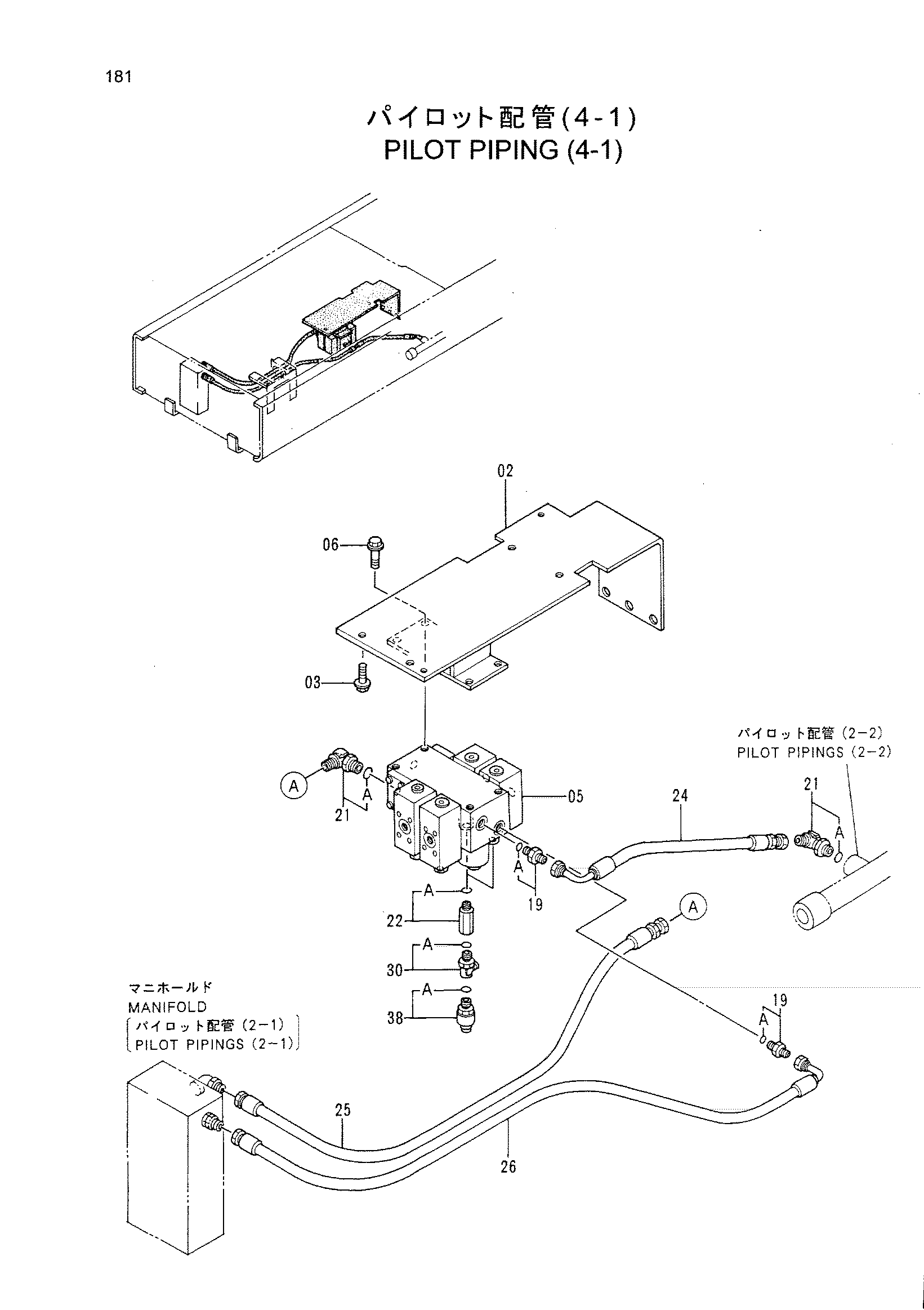

Заводская схема «Пилотные гидролинии (4-1)» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8056877 | Кронштейн | 1 |
| 03 | J011025 | Болт с шайбой | 4 |
| 05 | 4304672 | Пилотный клапан | 1 |
| 06 | J011020 | Болт с шайбой | 4 |
| 19 | 4200466 | Адаптер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4154671 | Угловой штуцер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4202565 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4318795 | Нейлоновый шланг | 1 |
| 25 | 4318426 | Нейлоновый шланг | 1 |
| 26 | 4213421 | Нейлоновый шланг | 1 |
| 30 | 4307265 | Тройник | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4254563 | Выключатель давление | 2 |
| 38A | 4113154 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
