Каталог запчастей HITACHI
Платформа (двигатель) — HITACHI CX500PD

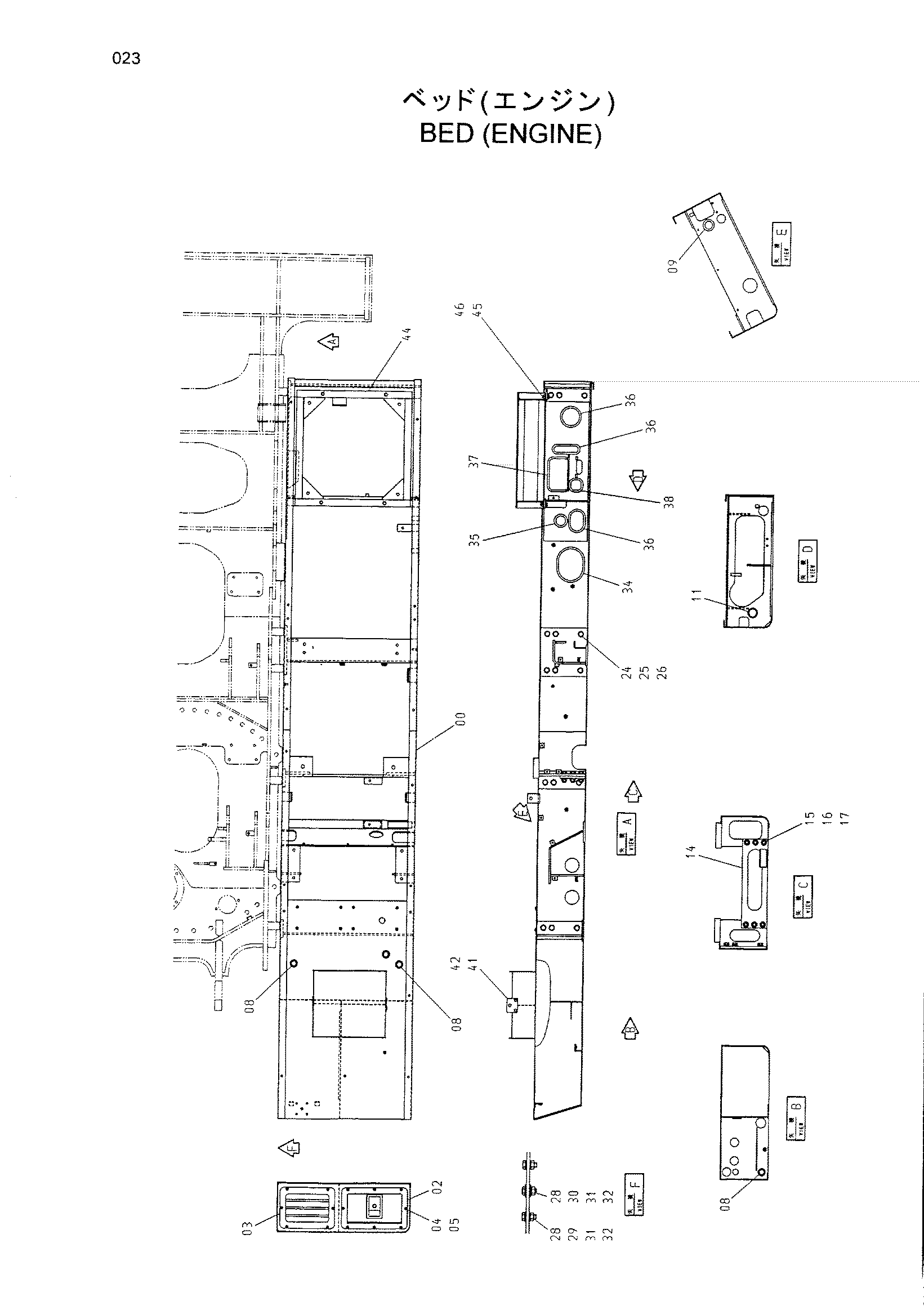

Заводская схема «Платформа (двигатель)» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006470 | Платформа двигатель | 1 |
| 02 | 8071306 | Крышка | 1 |
| 03 | 8075643 | Крышка | 1 |
| 04 | 4345743 | Болт | 14 |
| 05 | A590910 | Пружинная шайба | 14 |
| 08 | 4184582 | Резиновая втулка | 4 |
| 09 | 4509404 | Резиновая втулка | 1 |
| 11 | 4201749 | Резиновая втулка | 1 |
| 14 | 9752081 | Пластина | 1 |
| 15 | J932065 | Болт | 6 |
| 16 | 4018545 | Шайба | 12 |
| 17 | J951020 | Гайка | 6 |
| 24 | J932060 | Болт | 15 |
| 25 | A590920 | Пружинная шайба | 15 |
| 26 | 4018545 | Шайба | 15 |
| 28 | J900616 | Болт | 5 |
| 29 | A590106 | Плоская шайба | 4 |
| 30 | A590108 | Плоская шайба | 2 |
| 31 | A590906 | Пружинная шайба | 5 |
| 32 | J950006 | Гайка | 5 |
| 34 | 4373342 | Резиновая прокладка | 1 |
| 35 | 4415035 | Резиновая прокладка | 1 |
| 36 | 4415036 | Резиновая прокладка | 3 |
| 37 | 4415037 | Резиновая прокладка | 1 |
| 38 | 4415038 | Резиновая прокладка | 1 |
| 41 | 4421955 | Пластина | 1 |
| 42 | J011025 | Болт с шайбой | 2 |
| 44 | 7037310 | Кронштейн | 1 |
| 45 | J931640 | Болт | 4 |
| 46 | A590916 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
