Гусеничная рама (1) — HITACHI CX500PD

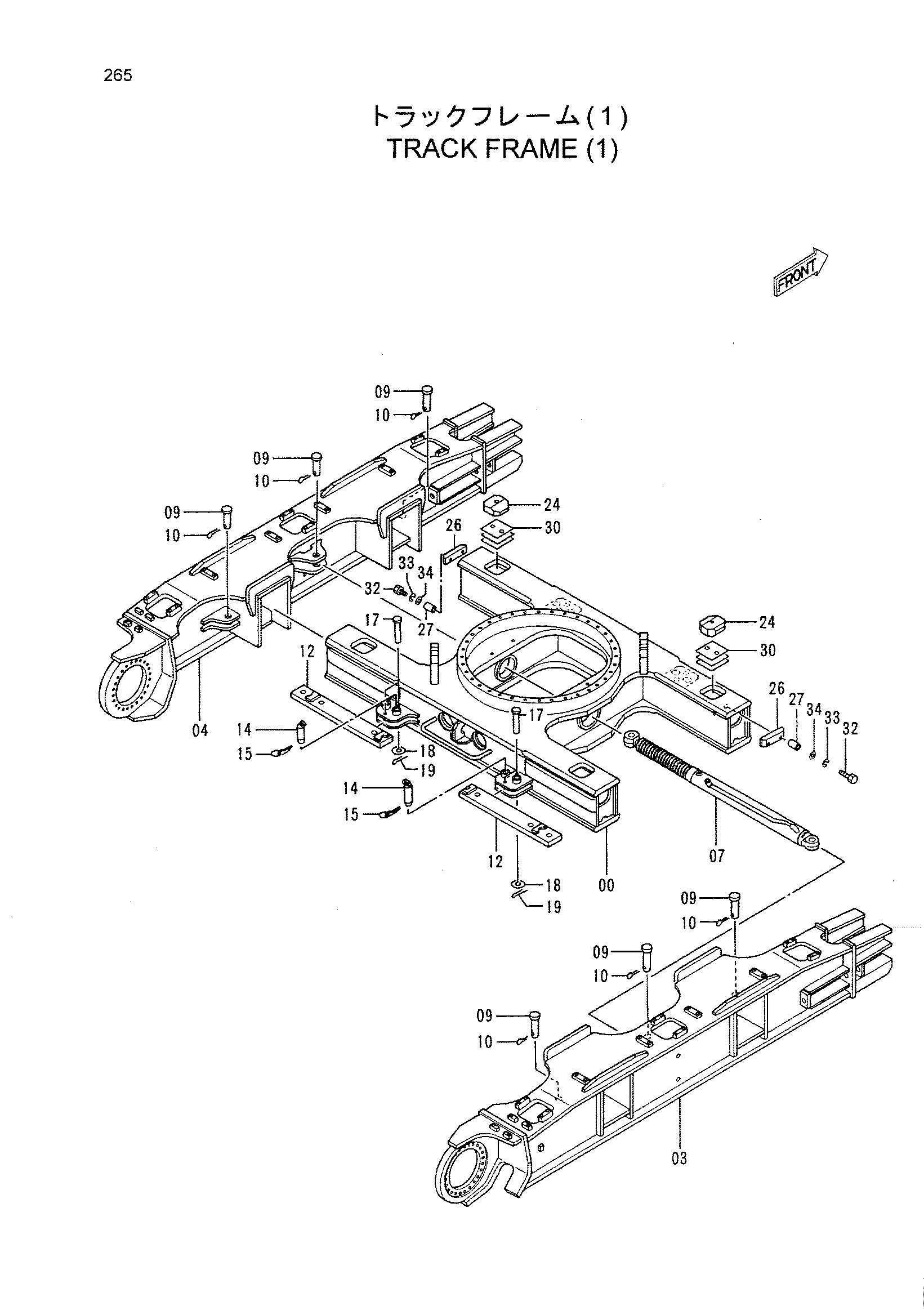

Заводская схема «Гусеничная рама (1)» для HITACHI CX500PD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6014146 | Гусеничная рама | 1 |
| 03 | 5006333 | Рама боковой | 1 |
| 04 | 5006348 | Рама боковой | 1 |
| 07 | 4316490 | Гидроцилиндр | 1 |
| 09 | 4155792 | Палец | 6 |
| 10 | A766071 | Шплинт | 6 |
| 12 | 8066308 | Тяга | 4 |
| 14 | 9740728 | Палец | 4 |
| 15 | 947447 | Палец кольцо | 4 |
| 17 | 4314847 | Палец | 8 |
| 18 | A590120 | Плоская шайба | 8 |
| 19 | A764040 | Шплинт | 8 |
| 24 | 4312935 | Блок | 4 |
| 26 | 4340424 | Пластина | 4 |
| 27 | 4198700 | Проставка | 8 |
| 30 | 4348426 | Регулировочная шайба 2.3 | 24 |
| 32 | J901680 | Болт | 8 |
| 33 | A590916 | Пружинная шайба | 8 |
| 34 | A590116 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500PD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
