Поршневой насос — HITACHI CX500DR

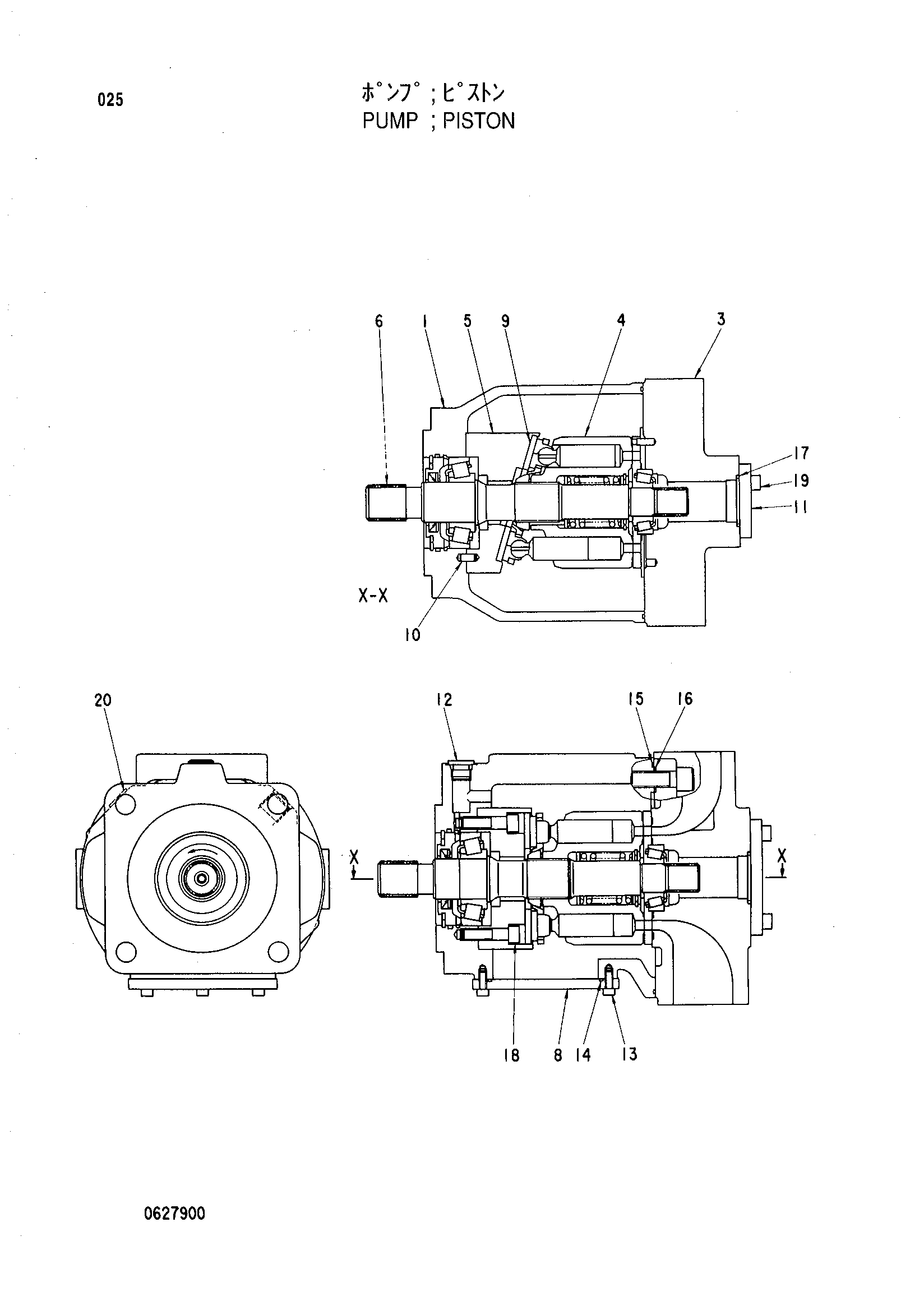

Заводская схема «Поршневой насос» для HITACHI CX500DR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4347906 | Поршневой насос | 1 | |
| 1 | 0627901 | Корпус | 1 |
| 3 | 4347907 | Крышка деталь | 1 |
| 4 | 4347908 | Поворотный группа | 1 |
| 5 | 0627902 | Пластина | 1 |
| 6 | 4347909 | Вал деталь | 1 |
| 8 | 0627903 | Пластина | 1 |
| 9 | 0627904 | Пластина | 1 |
| 10 | 0627905 | Палец | 1 |
| 11 | 0627906 | Пластина | 1 |
| 12 | 0627907 | Пробка | 1 |
| 13 | 0294408 | Болт с внутренним шестигранником | 6 |
| 14 | 0215423 | Уплотнительное кольцо | 1 |
| 15 | 0627908 | Уплотнительное кольцо | 1 |
| 16 | 0627909 | Уплотнительное кольцо | 4 |
| 17 | 0625817 | Уплотнительное кольцо | 1 |
| 18 | 0397203 | Болт с внутренним шестигранником | 2 |
| 18 | 0397203 | Болт с внутренним шестигранником | 2 |
| 19 | 0627910 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
