Драглине ковш (2-1/2 ку.йд.) — HITACHI CX500DR

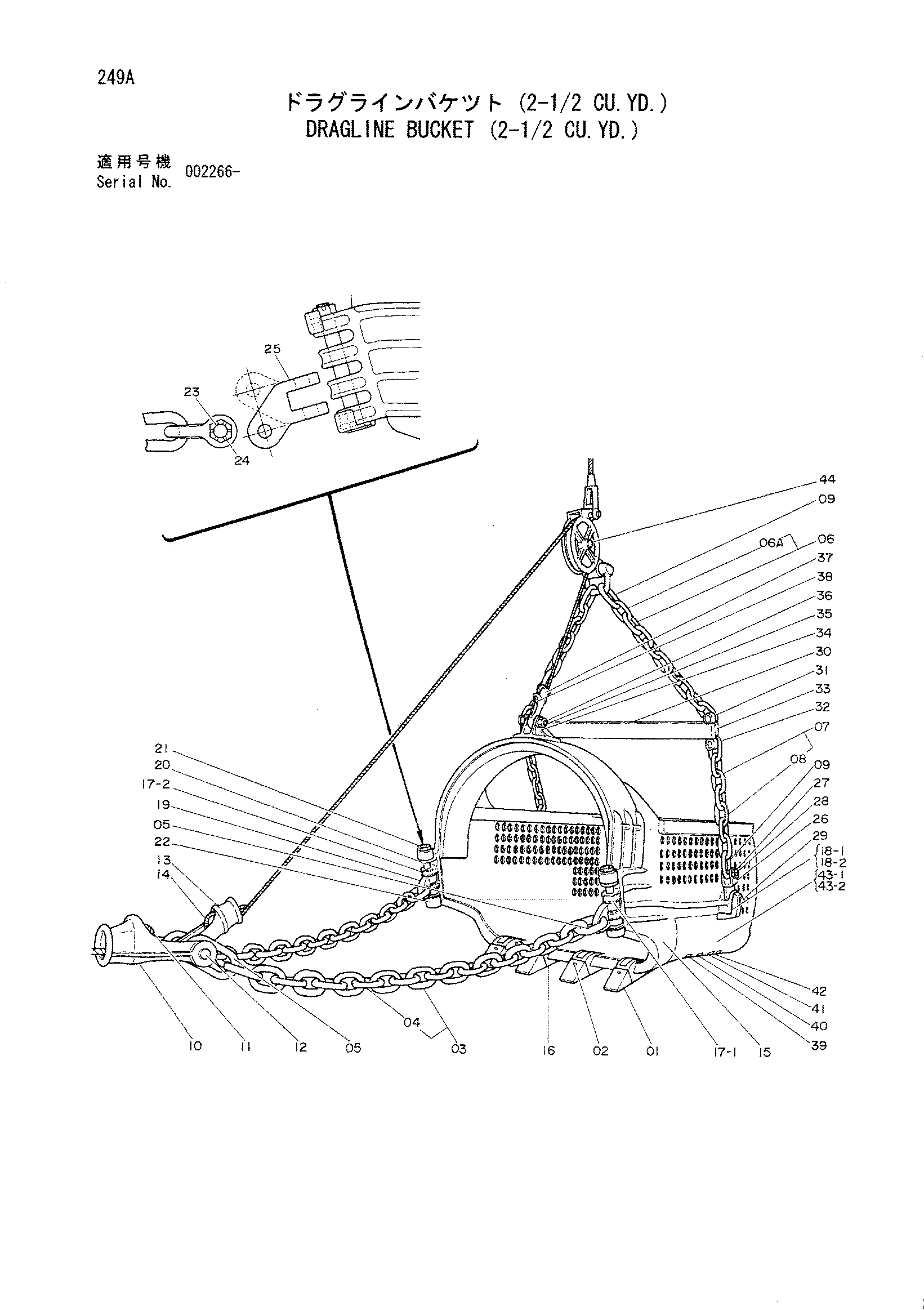

Заводская схема «Драглине ковш (2-1/2 ку.йд.)» для HITACHI CX500DR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4227701 | Зуб | 4 |
| 02 | 4227702 | Болт | 4 |
| 03 | 4227703 | Цепь | 2 |
| 04 | 4227704 | Цепь | 21 |
| 05 | 4227705 | Цепь | 4 |
| 06 | 4227706 | Цепь | 2 |
| 06A | 4227708 | Цепь | 8 |
| 07 | 4227707 | Цепь | 2 |
| 08 | 4227708 | Цепь | 7 |
| 09 | 4227709 | Цепь | 8 |
| 10 | 4227710 | Соединение | 1 |
| 11 | 4227711 | Ведге | 1 |
| 12 | 4227712 | Палец | 1 |
| 13 | 4227713 | Разъём канат | 1 |
| 14 | 4227714 | Ведге | 1 |
| 15 | 4227715 | Корпус ковш | 1 |
| 16 | 4227716 | Корпус | 4 |
| 17-1 | 4227717 | Палте | 1 |
| 17-2 | 4227718 | Пластина | 1 |
| 18-1 | 4227719 | Трунион | 1 |
| 18-2 | 4227720 | Трунион | 1 |
| 19 | 4227721 | Серьга | 2 |
| 20 | 4227722 | Палец | 2 |
| 21 | 4227723 | Гайка | 2 |
| 22 | 4227724 | Защитный кожух | 2 |
| 23-2 | 4227725 | Палец в сборе | 2 |
| 23 | 4227726 | Палец | 2 |
| 24 | 4227723 | Гайка | 2 |
| 25 | 4227885 | Кронштейн | 2 |
| 26 | 4227886 | Тяга | 2 |
| 27 | 4227887 | Палец | 2 |
| 28 | 4227888 | Гайка | 2 |
| 29 | 4227889 | Палец | 2 |
| 30 | 4227890 | Спреадер | 1 |
| 31 | 4227891 | Палец | 2 |
| 32 | 4227888 | Гайка | 2 |
| 33 | 4227892 | Кронштейн | 2 |
| 34 | 4227893 | Кронштейн | 2 |
| 35 | 4227894 | Палец | 2 |
| 36 | 4227888 | Гайка | 2 |
| 37 | 4227895 | Разъём канат | 1 |
| 38 | 4227714 | Ведге | 1 |
| 39 | 4227896 | Пластина | 1 |
| 40 | 4227897 | Пластина | 1 |
| 41 | 4227898 | Руннер | 1 |
| 42 | 4227899 | Руннер стуб | 1 |
| 43-1 | 4227900 | Пластина | 1 |
| 43-2 | 4227901 | Пластина | 1 |
| 44 | 4227902 | Блок разгрузка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
