Правый стойка — HITACHI CX500DR

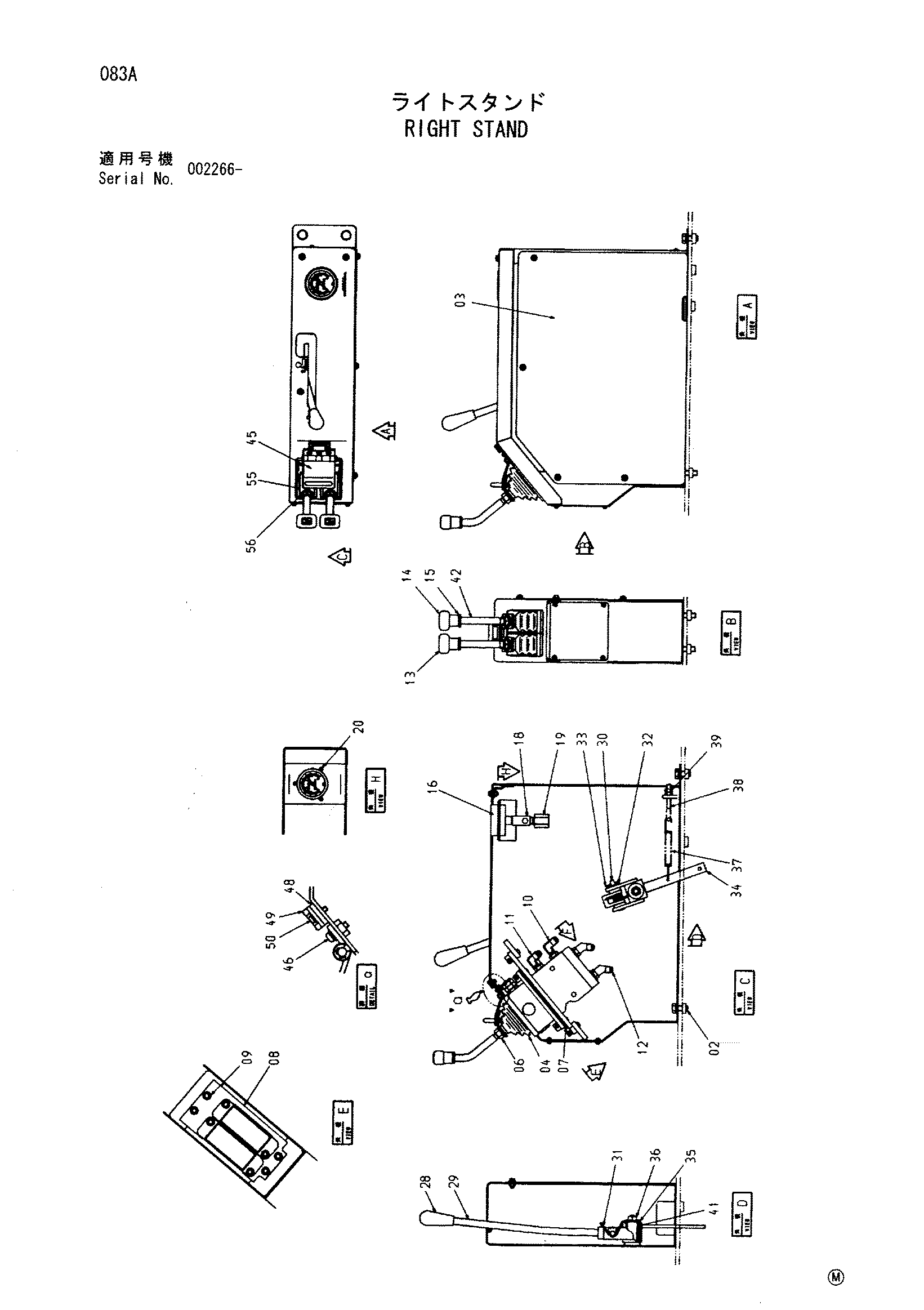

Заводская схема «Правый стойка» для HITACHI CX500DR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J011025 | Болт с шайбой | 4 |
| 03 | 7042249 | Стойка | 1 |
| 04 | 4310775 | Пилотный клапан | 1 |
| 06 | J231212 | Гайка | 2 |
| 07 | 4310205 | Манжета | 2 |
| 08 | 4339504 | Седло винта | 1 |
| 09 | M341022 | Болт с внутренним шестигранником | 8 |
| 10 | 4322805 | Фильтр | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4156434 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4200472 | Угловой штуцер | 4 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 9742310 | Рукоятка | 1 |
| 14 | 9742311 | Рукоятка | 1 |
| 15 | 4321193 | Гайка | 2 |
| 16 | 4444855 | Указатель оил-прес. | 1 |
| 18 | 4151610 | Думпер | 1 |
| 19 | 94-0685 | Переходник S | 1 |
| 20 | J450412 | Винт с шайбой | 3 |
| 28 | 4316879 | Рукоятка | 1 |
| 29 | 9740919 | Рычаг | 1 |
| 30 | 4317048 | Палец | 1 |
| 31 | 4339057 | Пружина | 1 |
| 32 | A590110 | Плоская шайба | 1 |
| 33 | 4022698 | Стопорный палец | 1 |
| 34 | 8056822 | Рычаг | 1 |
| 35 | J217083 | Шайба | 1 |
| 36 | M660010 | U-образная гайка | 1 |
| 37 | 443067 | Пружина растяжения | 1 |
| 38 | 4317068 | Шток | 1 |
| 39 | M500807 | Гайка | 2 |
| 41 | 4075781 | Втулка | 2 |
| 42 | 4378530 | Рычаг | 2 |
| 45 | 8066157 | Замок | 1 |
| 46 | J680414 | Винт с шайбой | 3 |
| 48 | 4365370 | Регулировочная шайба | 1 |
| 49 | 4365386 | Защёлка | 1 |
| 50 | J680314 | Винт с шайбой | 2 |
| 55 | 4377692 | Кронштейн | 2 |
| 56 | J250012 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
