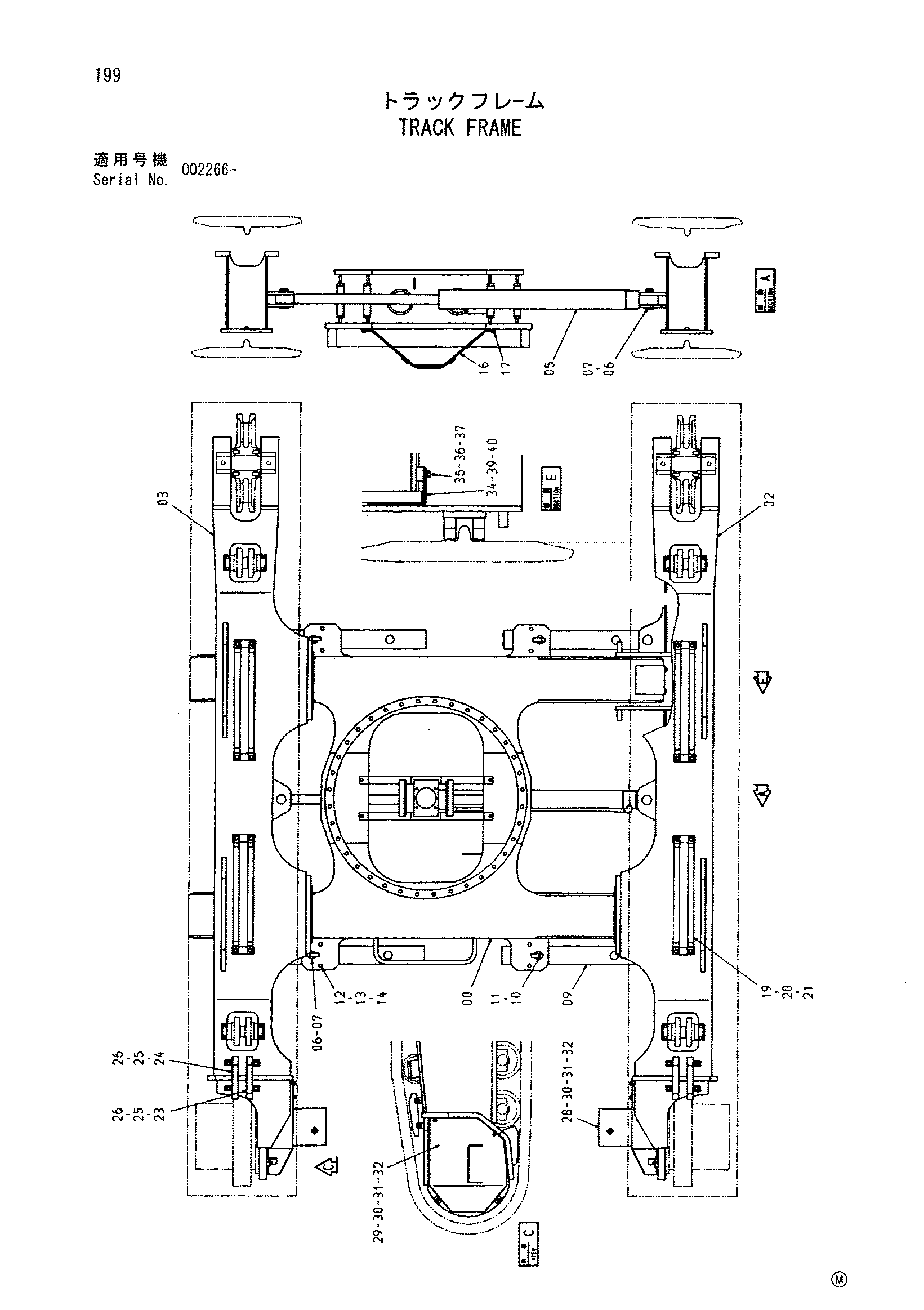

Гусеничная рама — HITACHI CX500DR

Заводская схема «Гусеничная рама» для HITACHI CX500DR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6020770	Гусеничная рама	1
02	4471062	Рама боковой(правый)	1
03	4471063	Рама боковой(левый)	1
05	4316490	Гидроцилиндр	1
06	4155792	Палец	6
07	A766071	Шплинт	6
09	8066308	Тяга	4
10	9740728	Палец	4
11	947447	Палец кольцо	4
12	4314847	Палец	8
13	A590120	Плоская шайба	8
14	A764040	Шплинт	8
16	8059610	Кронштейн	1
17	J011235	Болт с шайбой	4
19	9742730	Направляющая башмак	8
20	J901660	Болт	16
21	A590916	Пружинная шайба	16
23	8056265	Направляющая башмак	2
24	8056752	Направляющая башмак	2
25	J901640	Болт	8
26	A590916	Пружинная шайба	8
28	7041968	Крышка	1
29	7041969	Крышка	1
30	J901225	Болт	8
31	A590912	Пружинная шайба	8
32	A590112	Плоская шайба	8
34	4471061	Регулировочная шайба	4
35	J901230	Болт	8
36	A590912	Пружинная шайба	8
37	449490	Шайба	8
39	4469650	Регулировочная шайба	4
40	4484409	Регулировочная шайба	4

Для точного подбора сообщите каталожный номер, модель HITACHI CX500DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
