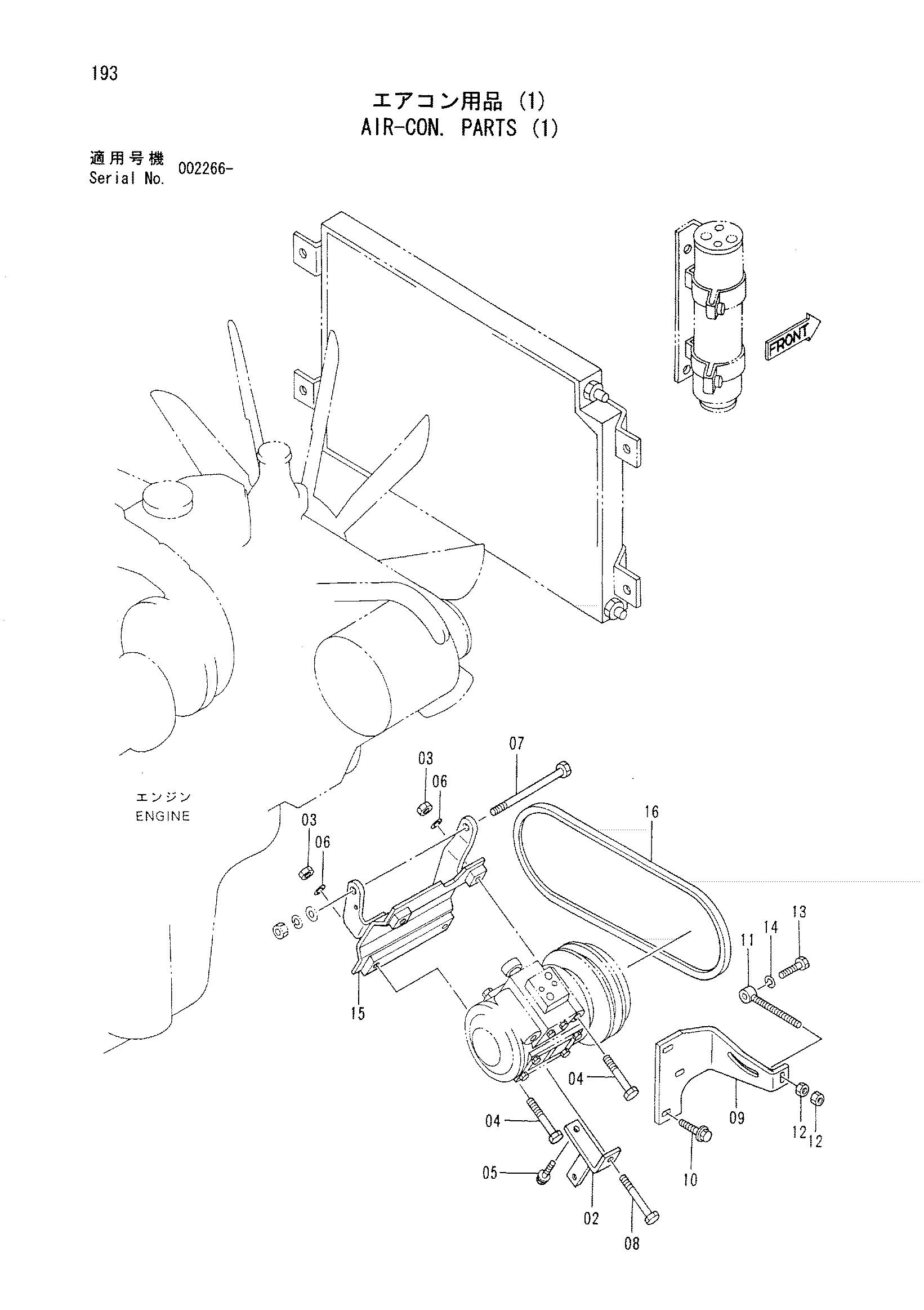

Кондиционер. детали (1) — HITACHI CX500DR
Заводская схема «Кондиционер. детали (1)» для HITACHI CX500DR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9742990 | Кронштейн | 1 |
| 03 | M500807 | Гайка | 4 |
| 04 | J900801 | Болт | 3 |
| 05 | J010820 | Болт с шайбой | 1 |
| 06 | A590908 | Пружинная шайба | 4 |
| 07 | M111404 | Болт | 1 |
| 08 | J900802 | Болт | 1 |
| 09 | 3066252 | Кронштейн | 1 |
| 10 | J021025 | Болт с шайбой | 3 |
| 11 | 9800676 | Болт | 1 |
| 12 | J952010 | Гайка | 2 |
| 13 | M210840 | Болт | 1 |
| 14 | A590908 | Пружинная шайба | 1 |
| 15 | 8061744 | Кронштейн | 1 |
| 16 | 4339659 | Ремень V | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
