Хунгер (портал) — HITACHI CX500DR

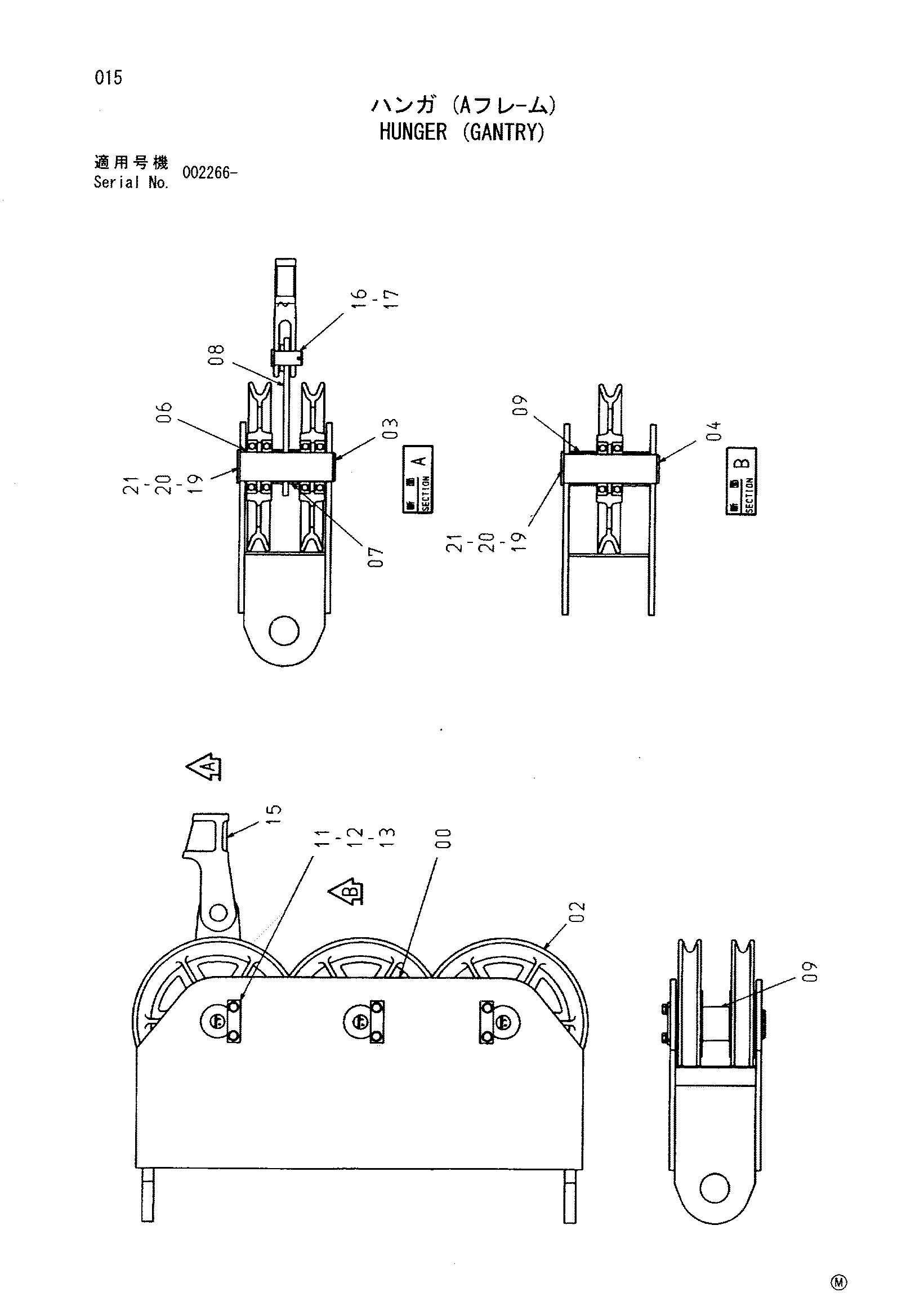

Заводская схема «Хунгер (портал)» для HITACHI CX500DR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7041901 | Подвес | 1 |
| 02 | 4431064 | Канатный блок | 5 |
| 03 | 4176605 | Палец | 2 |
| 04 | 4470647 | Палец | 1 |
| 06 | 491873 | Проставка | 4 |
| 07 | 4048127 | Проставка | 2 |
| 08 | 9719475 | Тяга | 1 |
| 09 | 4105306 | Проставка | 3 |
| 11 | X4246 | Стопорная пластина | 3 |
| 12 | J901220 | Болт | 6 |
| 13 | A590912 | Пружинная шайба | 6 |
| 15 | 3070427 | Разъём канат | 1 |
| 16 | 4336614 | Палец | 1 |
| 17 | A766050 | Шплинт | 1 |
| 19 | J75481 | Пресс-маслёнка | 3 |
| 20 | 4130686 | Втулка | 3 |
| 21 | 4105912 | Колпачок | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
