Основной стойка — HITACHI CX500DR

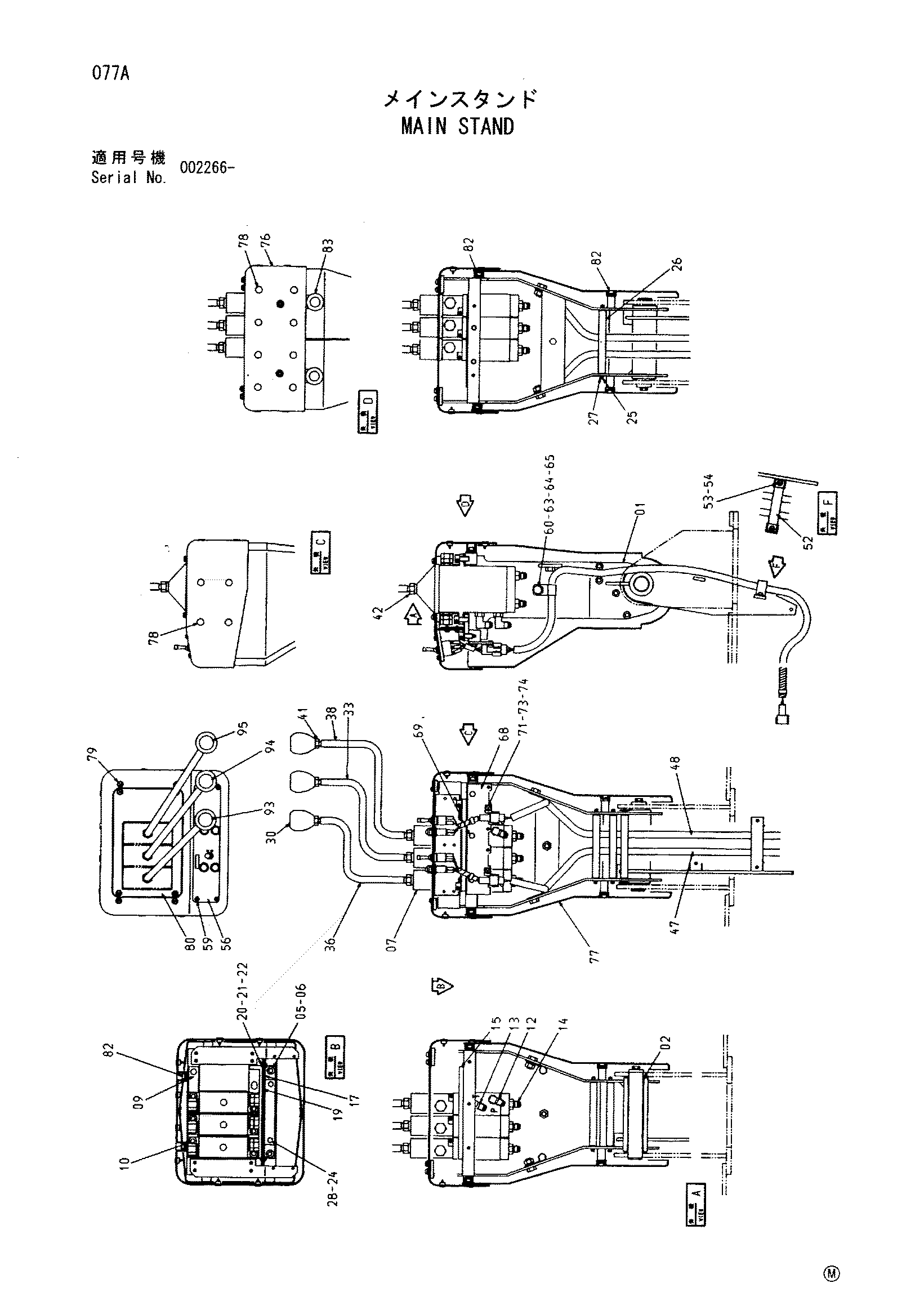

Заводская схема «Основной стойка» для HITACHI CX500DR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6021838	Стойка	1
02	4310199	Втулка	2
05	M341020	Болт с внутренним шестигранником	2
06	A590110	Плоская шайба	2
07	4603065	Пилотный клапан	1
09	4310205	Манжета	4
10	M341020	Болт с внутренним шестигранником	6
12	4322805	Фильтр	1
12A	957366	Уплотнительное кольцо	1
13	4156434	Угловой штуцер	1
13A	957366	Уплотнительное кольцо	1
14	4200467	Адаптер	6
14A	957366	Уплотнительное кольцо	1
15	4603191	Седло винта	1
17	4339575	Кронштейн	1
19	4339551	Манжета	1
20	M430410	Винт	6
21	M500403	Гайка	6
22	A590904	Пружинная шайба	6
24	A590906	Пружинная шайба	2
25	4310208	Палец	4
26	4310209	Трубка	4
27	4022696	Стопорный палец	8
28	J900612	Болт	2
30	4154737	Рукоятка	3
33	3098437	Рычаг	1
36	3098438	Рычаг	1
38	3098436	Рычаг	1
41	J950010	Гайка	3
42	J231212	Гайка	3
47	8060957	Жгут проводов	1
48	8060958	Жгут проводов	1
52	4339552	Хомут	1
53	M430610	Винт	2
54	A590906	Пружинная шайба	2
56	7042469	Панель управление	1
59	J680512	Винт с шайбой	4
60	4190275	Зажим	2
63	J901020	Болт	2
64	A590910	Пружинная шайба	2
65	J950010	Гайка	2
68	4341081	Пластина	1
69	J010614	Болт с шайбой	3
71	4252767	Кронштейн	2
73	A590906	Пружинная шайба	2
74	M430610	Винт	2
76	6014362	Крышка	1
77	7029294	Крышка	1
78	4341555	Зажим	16
79	J680616	Винт с шайбой	8
80	2049544	Информационная табличка	1
82	4384218	Винт с шайбой	10
83	4260175	Резиновая втулка	2
93	4450688	Информационная табличка	1
94	4450689	Информационная табличка	1
95	4473814	Информационная табличка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX500DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
