Каталог запчастей HITACHI
Двигатель платформа — HITACHI CX500DR

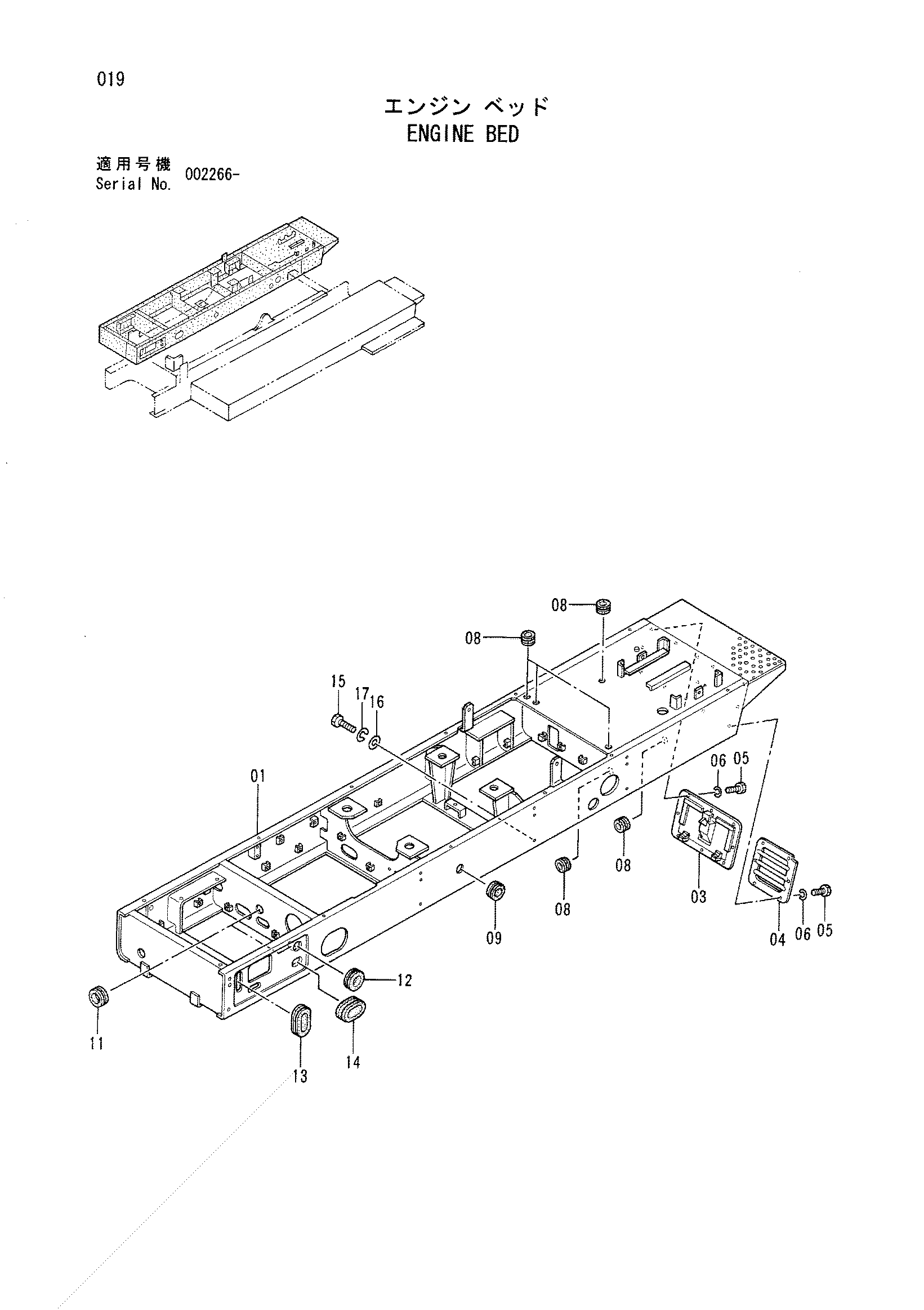

Заводская схема «Двигатель платформа» для HITACHI CX500DR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5004299 | Платформа двигатель | 1 |
| 03 | 8066488 | Крышка | 1 |
| 04 | 8060995 | Крышка | 1 |
| 05 | 4330985 | Болт | 14 |
| 06 | A590910 | Пружинная шайба | 14 |
| 08 | 4184582 | Резиновая втулка | 6 |
| 09 | 4207839 | Резиновая втулка | 1 |
| 11 | 4087462 | Резиновая втулка | 2 |
| 12 | 4211191 | Резиновая втулка | 1 |
| 13 | 4213560 | Резиновая втулка | 1 |
| 14 | 4201751 | Резиновая втулка | 1 |
| 15 | J901645 | Болт | 12 |
| 16 | A590116 | Плоская шайба | 12 |
| 17 | A590916 | Пружинная шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
