Пилотные гидролинии (3) — HITACHI CX500DR

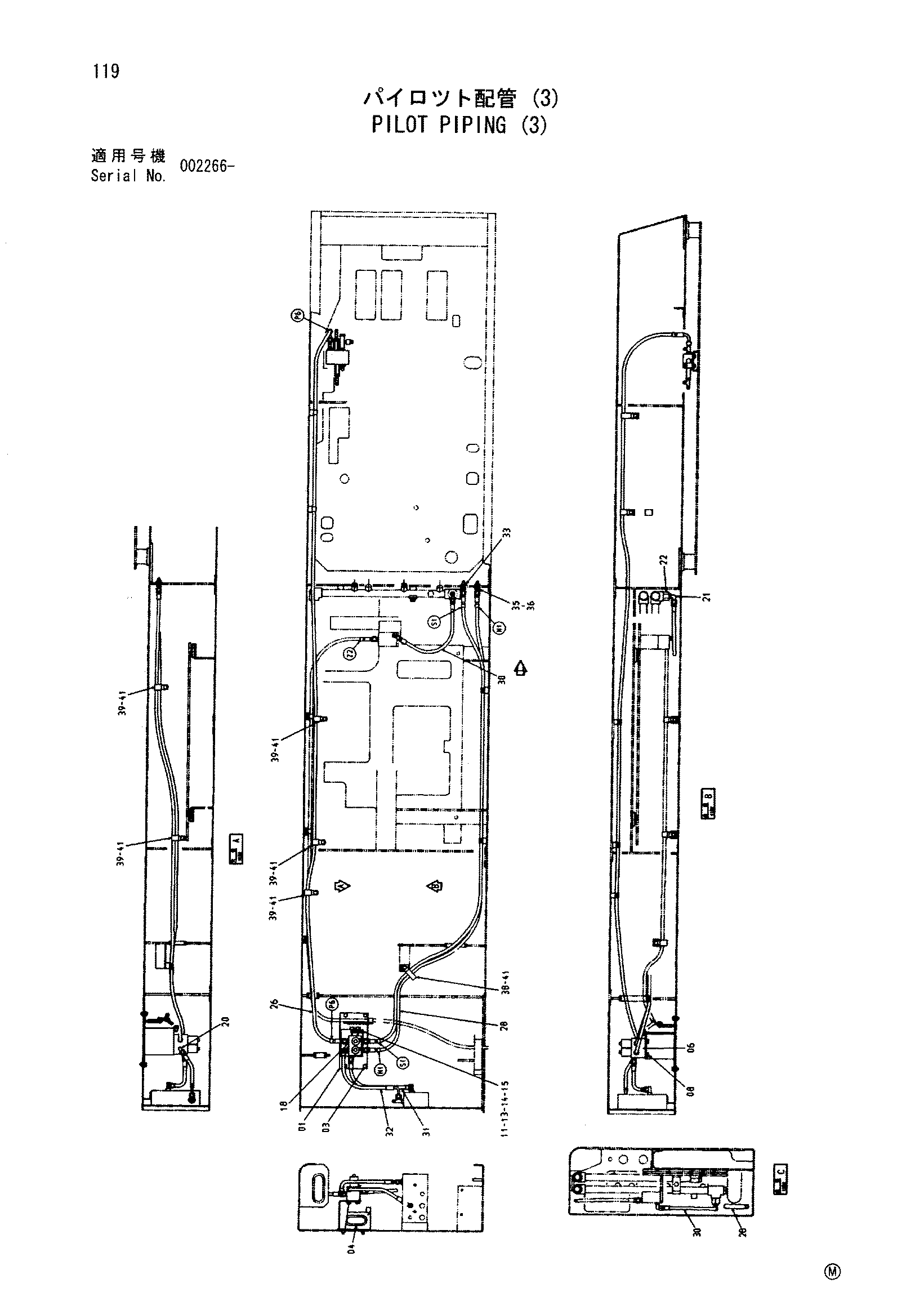

Заводская схема «Пилотные гидролинии (3)» для HITACHI CX500DR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8088618 | Кронштейн | 1 |
| 03 | J011025 | Болт с шайбой | 4 |
| 04 | 4209956 | Резиновая втулка | 1 |
| 06 | 4329395 | Электромагнитный клапан | 1 |
| 08 | J021020 | Болт с шайбой | 4 |
| 11 | 4252767 | Кронштейн | 2 |
| 13 | J900610 | Болт | 2 |
| 14 | A590906 | Пружинная шайба | 2 |
| 15 | A590106 | Плоская шайба | 2 |
| 18 | 4200467 | Адаптер | 4 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4156434 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4154671 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4263454 | Переходник S | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4383982 | Шланг | 1 |
| 28 | 4399613 | Шланг | 2 |
| 30 | 4341688 | Нейлоновый шланг | 1 |
| 31 | 4289364 | Шланг | 1 |
| 32 | 4282193 | Шланг | 1 |
| 33 | 4317426 | Адаптер | 2 |
| 35 | 4202531 | Гайка | 2 |
| 36 | A590914 | Пружинная шайба | 2 |
| 38 | 4259817 | Зажим | 1 |
| 39 | 4190292 | Зажим | 5 |
| 41 | J011022 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
