Насосный агрегат — HITACHI CX500DR

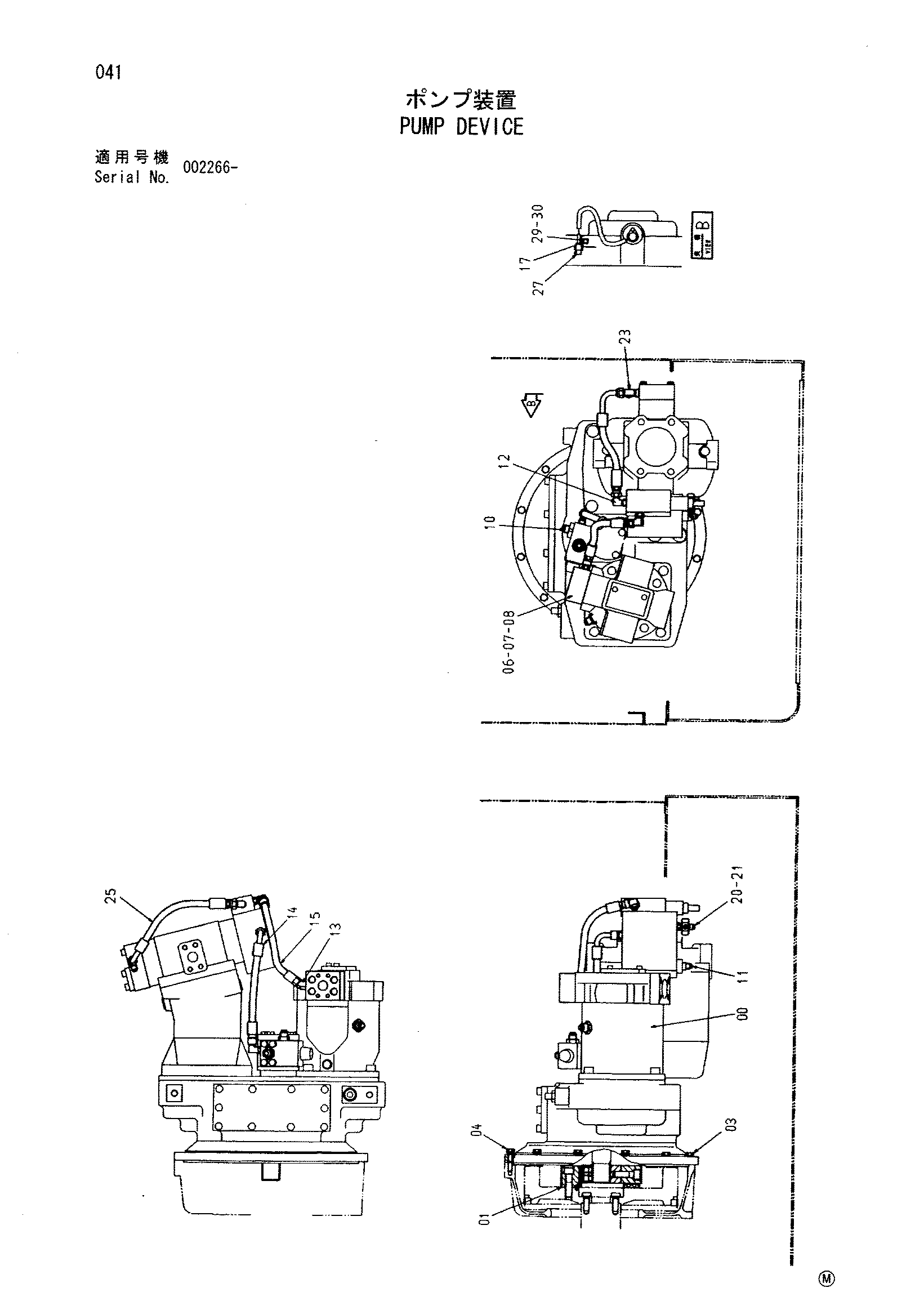

Заводская схема «Насосный агрегат» для HITACHI CX500DR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4314486 | Поршневой насос | 1 |
| 01 | 4275813 | Муфта | 1 |
| 03 | J011045 | Болт с шайбой | 7 |
| 04 | J011050 | Болт с шайбой | 5 |
| 06 | 4317945 | Блок | 1 |
| 07 | A811040 | Уплотнительное кольцо | 1 |
| 08 | M341045 | Болт с внутренним шестигранником | 4 |
| 10 | 4210361 | Адаптер | 3 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4200467 | Адаптер | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4156434 | Угловой штуцер | 3 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4200472 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4226313 | Шланг | 1 |
| 15 | 4305221 | Шланг | 1 |
| 17 | 4252767 | Кронштейн | 1 |
| 20 | 4350509 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4346128 | Штуцер | 1 |
| 23 | 4207300 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4423635 | Шланг | 1 |
| 27 | 4446743 | Колпачок | 1 |
| 29 | J900610 | Болт | 1 |
| 30 | A590906 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
