Барабан блокировка — HITACHI CX500DR

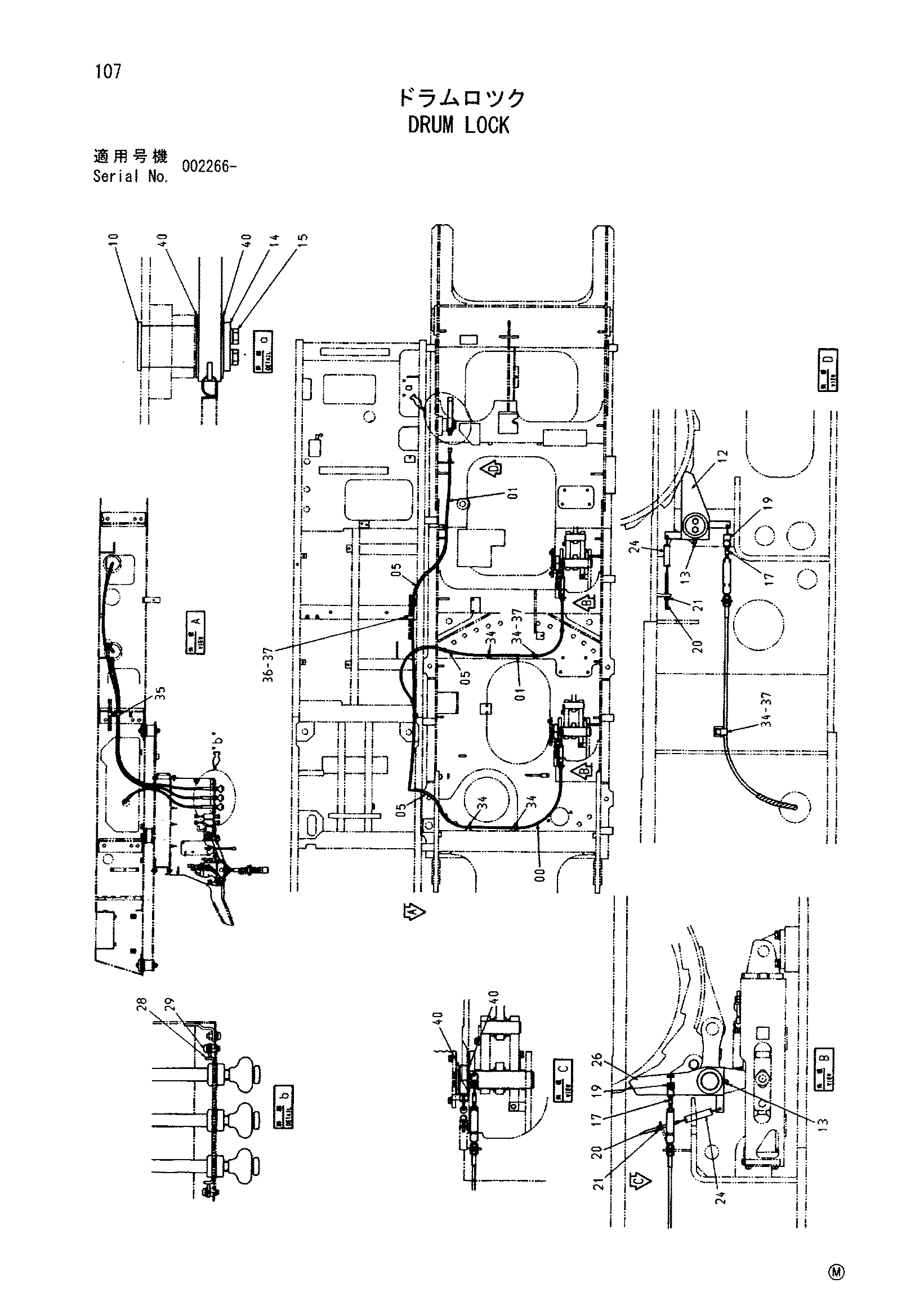

Заводская схема «Барабан блокировка» для HITACHI CX500DR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4472670 | Трос управления | 1 |
| 01 | 4162430 | Трос управления | 2 |
| 05 | 4149557 | Защитный кожух | 3 |
| 10 | 4319851 | Палец | 1 |
| 12 | 8057173 | Зуб | 1 |
| 13 | J75581 | Пресс-маслёнка | 3 |
| 14 | 4316493 | Фиксатор | 1 |
| 15 | J011230 | Болт с шайбой | 2 |
| 17 | M980624 | Концевой вилка | 3 |
| 19 | 4405024 | Пружина | 3 |
| 20 | 4142253 | Шток | 3 |
| 21 | M500807 | Гайка | 6 |
| 24 | 4313521 | Пружина | 3 |
| 26 | 8057172 | Зуб | 2 |
| 28 | 8087971 | Кронштейн | 1 |
| 29 | J460610 | Винт с шайбой | 4 |
| 34 | 4190261 | Зажим | 5 |
| 35 | 4192018 | Зажим | 1 |
| 36 | 4252877 | Зажим | 1 |
| 37 | J011025 | Болт с шайбой | 3 |
| 40 | 4420218 | Регулировочная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
