Наклон устройство — HITACHI CX500DR

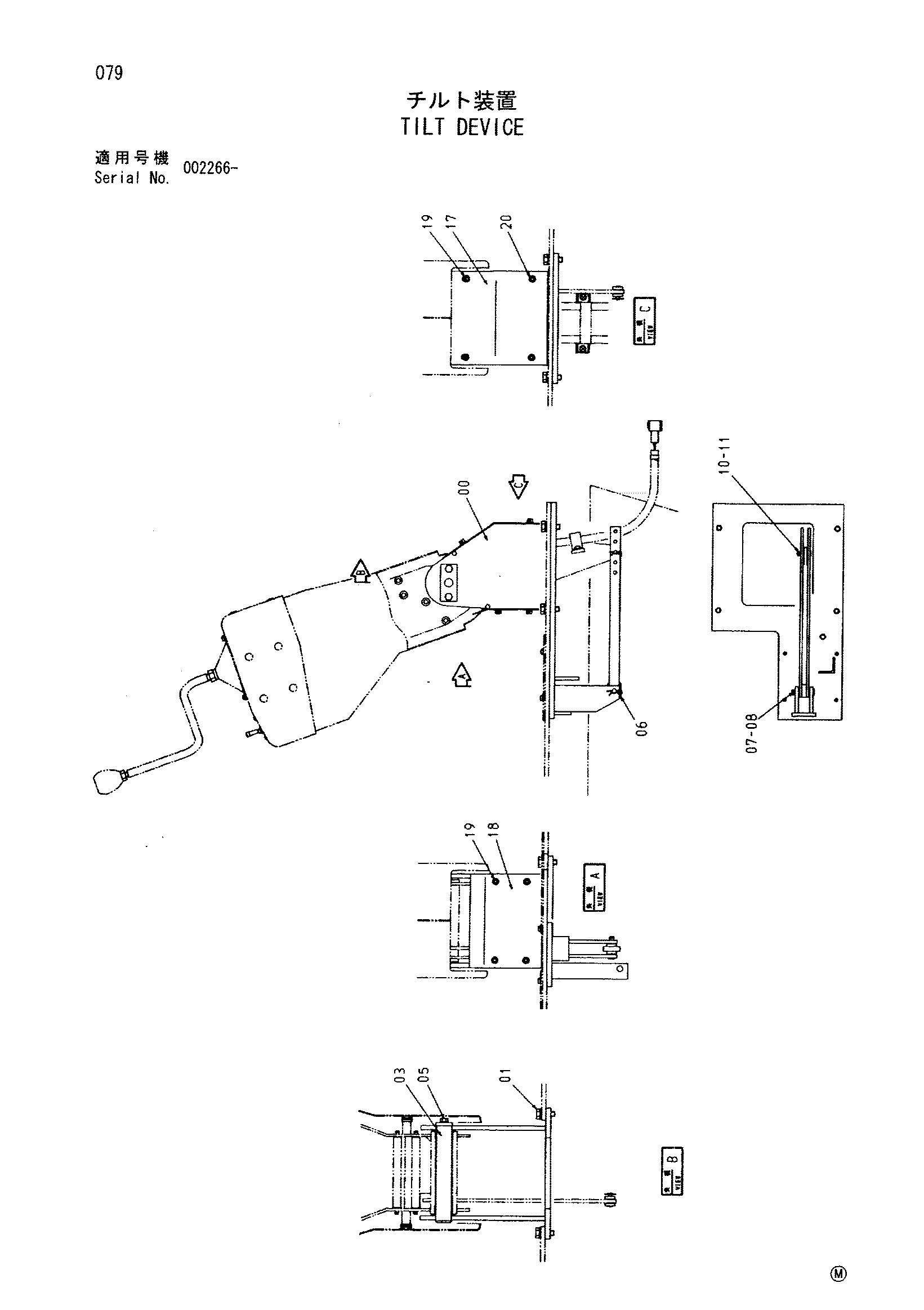

Заводская схема «Наклон устройство» для HITACHI CX500DR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7029083 | Кронштейн | 1 |
| 01 | J021025 | Болт с шайбой | 4 |
| 03 | 9740231 | Мост | 1 |
| 05 | J010816 | Болт с шайбой | 2 |
| 06 | 9758935 | Тяга | 1 |
| 07 | 4310226 | Палец | 1 |
| 08 | 4022697 | Стопорный палец | 1 |
| 10 | 4174284 | Палец | 1 |
| 11 | 4022696 | Стопорный палец | 1 |
| 17 | 9742972 | Крышка | 1 |
| 18 | 9742973 | Крышка | 1 |
| 19 | M340610 | Болт с внутренним шестигранником | 8 |
| 20 | J250006 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
