Нижний стрела — HITACHI CX500DR

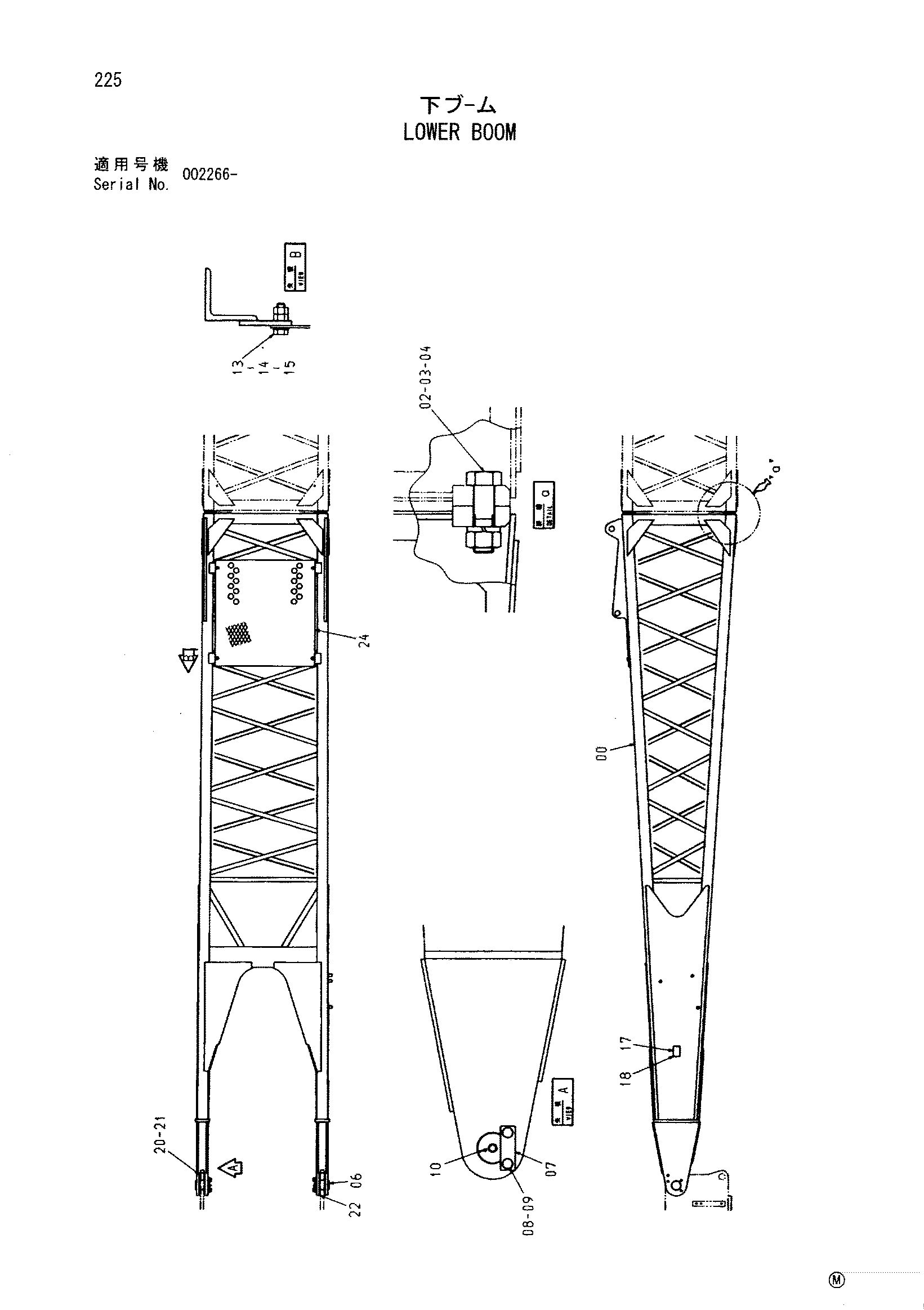

Заводская схема «Нижний стрела» для HITACHI CX500DR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008299 | Стрела нижний | 1 |
| 02 | 453489 | Болт | 4 |
| 03 | 942233 | Гайка | 4 |
| 04 | A590939 | Пружинная шайба | 4 |
| 06 | 3041890 | Палец | 2 |
| 07 | 4281908 | Стопорная пластина | 2 |
| 08 | J922040 | Болт | 4 |
| 09 | J257220 | Пружинная шайба | 4 |
| 10 | J75481 | Пресс-маслёнка | 2 |
| 13 | J901650 | Болт | 4 |
| 14 | A590116 | Плоская шайба | 4 |
| 15 | J950016 | Гайка | 8 |
| 18 | M492564 | Приводной винт | 4 |
| 20 | 4308720 | Регулировочная шайба | 2 |
| 21 | 4308721 | Регулировочная шайба | 2 |
| 22 | 4346034 | Регулировочная шайба | 4 |
| 24 | 3095862 | Сиденье | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500DR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
