Катвалк (9M вставка) — HITACHI CX500

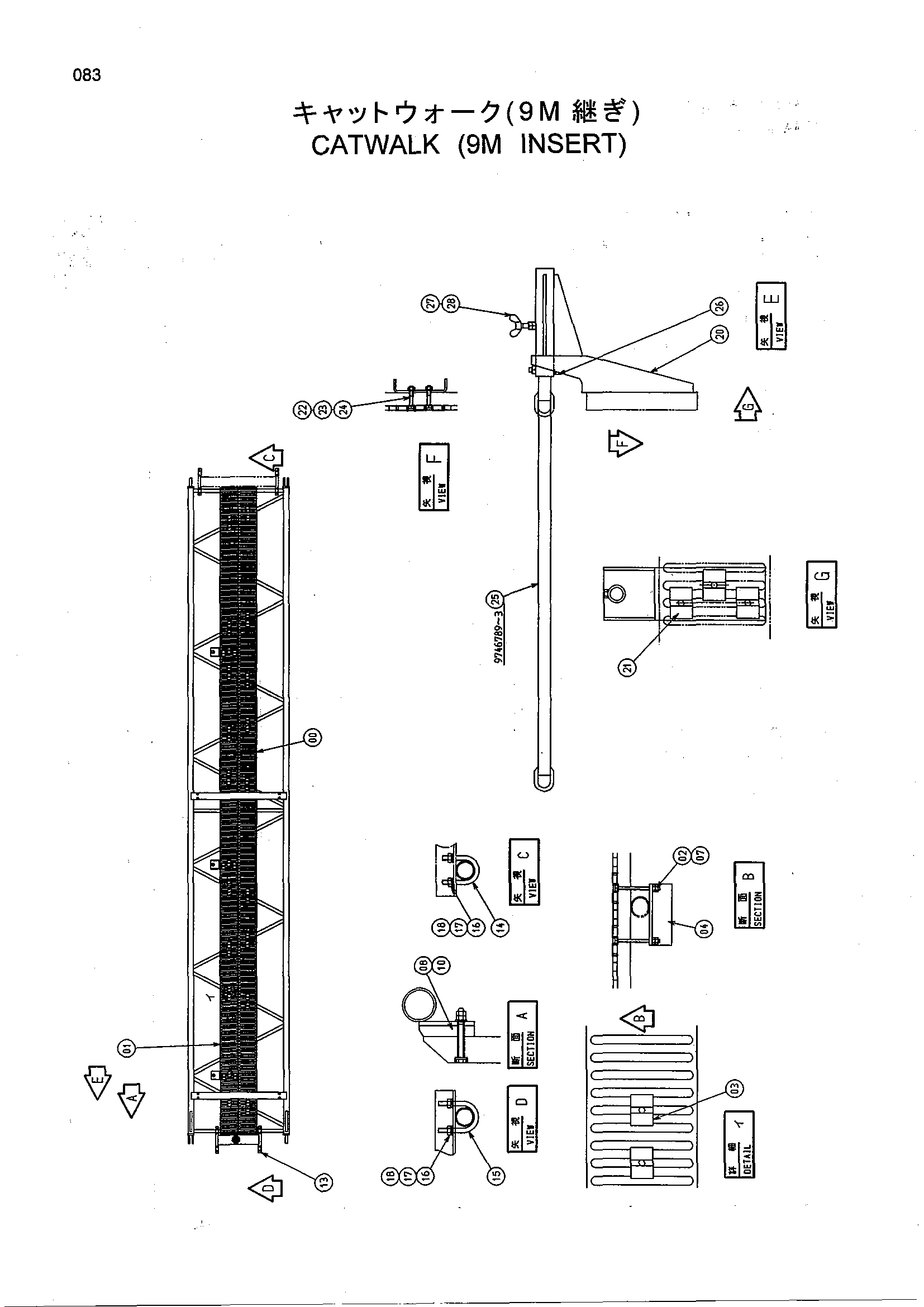

Заводская схема «Катвалк (9M вставка)» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4343590 | Катвалк | 2 |
| 01 | 4310588 | Катвалк 3000 | 4 |
| 02 | 4327290 | Болт | 36 |
| 03 | 4310589 | Кронштейн | 36 |
| 04 | 4328735 | Кронштейн | 18 |
| 07 | M500807 | Гайка | 72 |
| 08 | 4395958 | Проставка | 4 |
| 10 | J901203 | Болт | 8 |
| 13 | 8063243 | Ступень | 1 |
| 14 | 4354304 | U-образный болт | 2 |
| 15 | 4159995 | U-образный болт | 2 |
| 16 | A590110 | Плоская шайба | 8 |
| 17 | A590910 | Пружинная шайба | 8 |
| 18 | J950010 | Гайка | 8 |
| 20 | 8068202 | Кронштейн | 3 |
| 21 | 4310589 | Кронштейн | 9 |
| 22 | J900845 | Болт | 9 |
| 23 | A590908 | Пружинная шайба | 9 |
| 24 | M500807 | Гайка | 9 |
| 25 | 9746789 | Павл | 3 |
| 26 | J021060 | Болт с шайбой | 3 |
| 27 | M361040 | Болт винг | 3 |
| 28 | J950010 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
