Кран стрела — HITACHI CX500

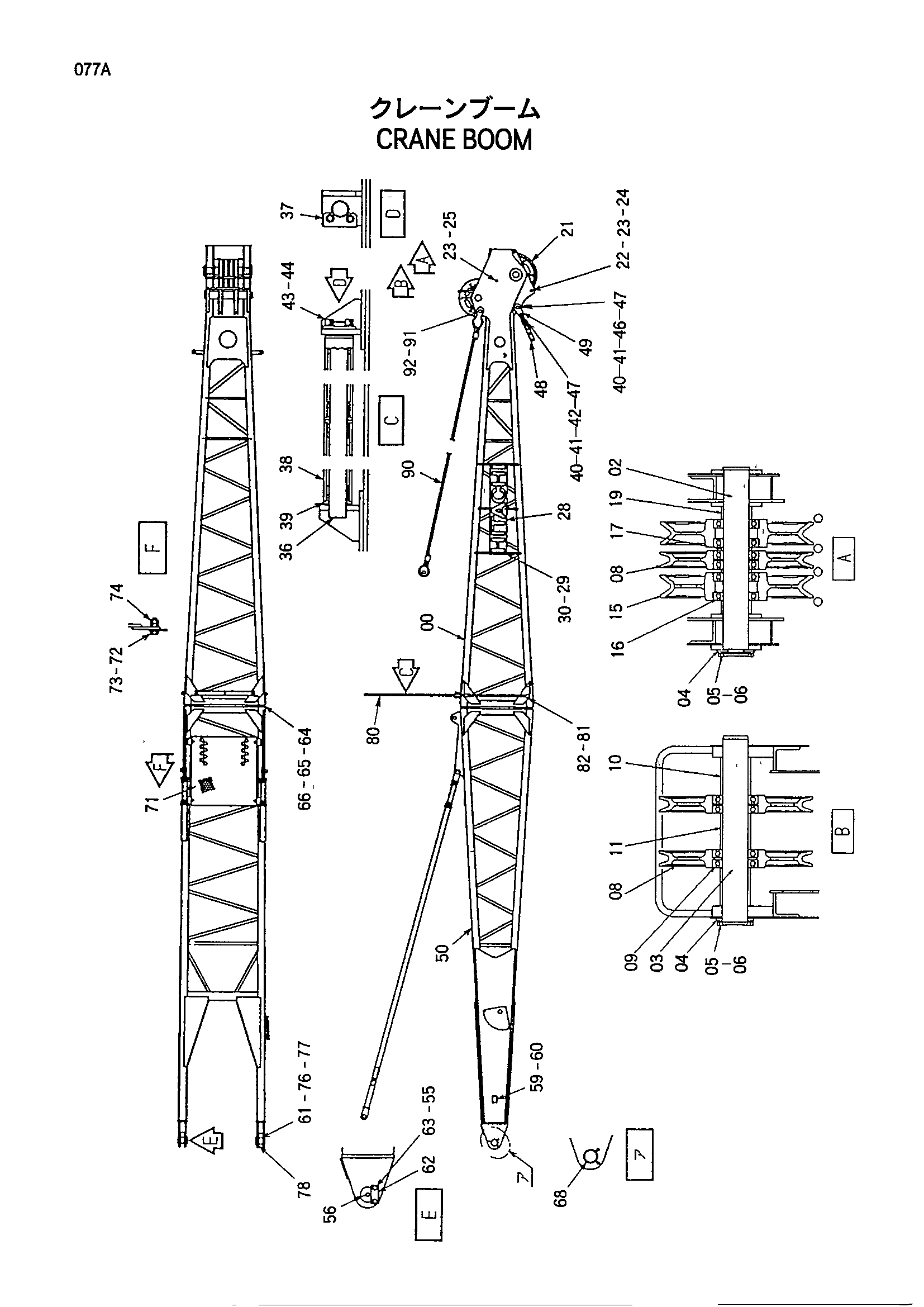

Заводская схема «Кран стрела» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5004807	Стрела верхний	1
02	3032016	Мост	1
03	3032017	Мост	1
04	X4248	Стопорная пластина	3
05	J912035	Болт	6
06	A590920	Пружинная шайба	6
08	3080012	Канатный блок	3
09	4008390	Шариковый подшипник	4
10	4393456	Проставка	2
11	4393454	Проставка	2
15	3080013	Канатный блок	2
16	4008390	Шариковый подшипник	6
17	4393459	Проставка	2
19	4393457	Проставка	2
21	8070024	Направляющая каната	1
22	4172676	Палец	2
23	A766045	Шплинт	6
24	A590127	Плоская шайба	4
25	4172677	Палец	1
28	4343269	Информационная табличка	2
29	J901025	Болт	12
30	J950010	Гайка	24
36	4287460	Мост	1
37	4287461	Стопорная пластина	2
38	4142689	Ролик	2
39	4142688	Втулка	4
40	4137247	Корончатая гайка	2
41	4114408	Шайба	2
42	4387878	Палец	1
43	M341220	Болт с внутренним шестигранником	4
44	A590912	Пружинная шайба	4
46	4360239	Палец	2
47	A766063	Шплинт	2
48	3079795	Разъём канат	1
49	8061240	Тяга	1
50	5004809	Стрела нижний	1
55	A590920	Пружинная шайба	4
56	J75481	Пресс-маслёнка	2
59	457517	Информационная табличка	1
60	M492564	Приводной винт	4
61	3072198	Палец	2
62	4332627	Стопорная пластина	2
63	J932040	Болт	4
64	453489	Болт	4
65	942233	Гайка	4
66	A590939	Пружинная шайба	4
68	4335669	Втулка	4
71	3062271	Сиденье	1
72	J901650	Болт	4
73	A590116	Плоская шайба	4
74	J950016	Гайка	8
76	4308720	Регулировочная шайба	2
77	4308721	Регулировочная шайба	2
78	4346034	Регулировочная шайба	4
80	4090450	Штанга	2
81	M111063	Болт	2
82	M501008	Гайка	4
90-9	9096557	Канат подвесной	2
90	8048952	Канат подвесной	1
91	431756	Палец	1
92	A761080	Шплинт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
