Воике сигнализация устройство — HITACHI CX500

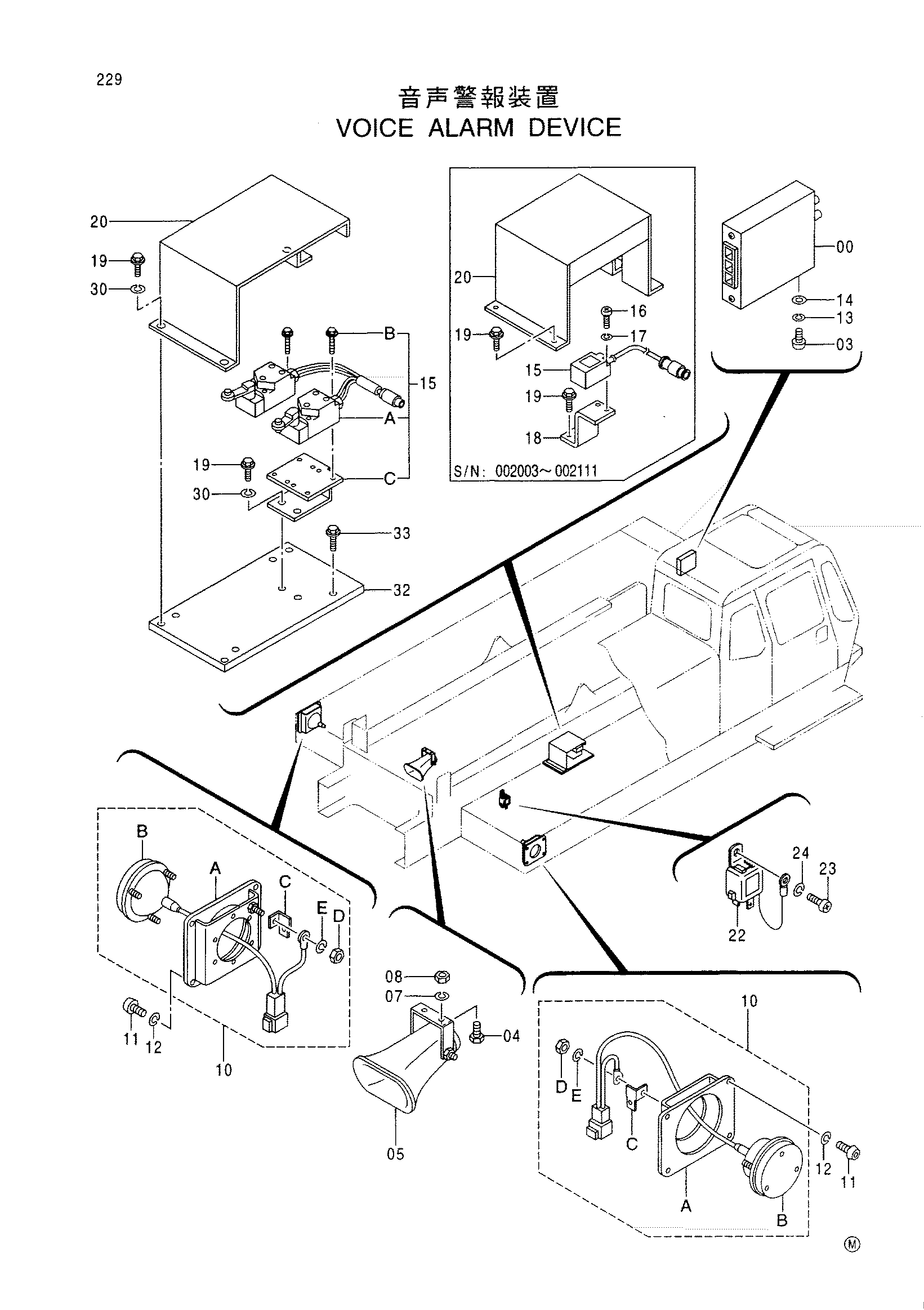

Заводская схема «Воике сигнализация устройство» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4334907 замена: 4362722 | Блок | 1 |
| 00 | 4362722 замена: 4396657 | Блок | 1 |
| 00 | 4396657 | Блок | 1 |
| 03 | J850816 | Винт | 4 |
| 04 | J900825 | Болт | 2 |
| 05 | 4164270 | Динамик | 1 |
| 07 | A590908 | Пружинная шайба | 2 |
| 08 | M500807 | Гайка | 2 |
| 10 | 7029095 | Фонарь боковой в сборе | 2 |
| 10A | 8060052 | Крышка | 1 |
| 10B | 4020829 | Фонарь | 1 |
| 10C | 4336874 | Кронштейн | 1 |
| 10D | M500605 | Гайка | 1 |
| 10E | A590906 | Пружинная шайба | 1 |
| 11 | 4327727 | Болт | 8 |
| 12 | A590906 | Пружинная шайба | 8 |
| 13 | J251008 | Пружинная шайба | 4 |
| 14 | J250008 | Плоская шайба | 4 |
| 15 | 4341777 | Выключатель | 1 |
| 15 | 9148961 | Блок управление | 1 |
| 15A | 4365355 | Выключатель | 2 |
| 15B | J450435 | Винт с шайбой | 8 |
| 15C | 8064403 | Кронштейн | 1 |
| 16 | M430430 | Винт | 2 |
| 17 | A590904 | Пружинная шайба | 2 |
| 18 | 4317392 | Кронштейн | 1 |
| 19 | J010616 | Болт с шайбой | 6 |
| 19 | J901016 | Болт | 5 |
| 20 | 3065493 | Крышка | 1 |
| 20 | 3074298 | Крышка | 1 |
| 22 | 4175981 | Фласхер | 1 |
| 23 | M430610 | Винт | 1 |
| 24 | A590906 | Пружинная шайба | 1 |
| 30 | A590910 | Пружинная шайба | 5 |
| 32 | 4360077 | Седло винта | 1 |
| 33 | J010620 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
