Башенный остановка — HITACHI CX500

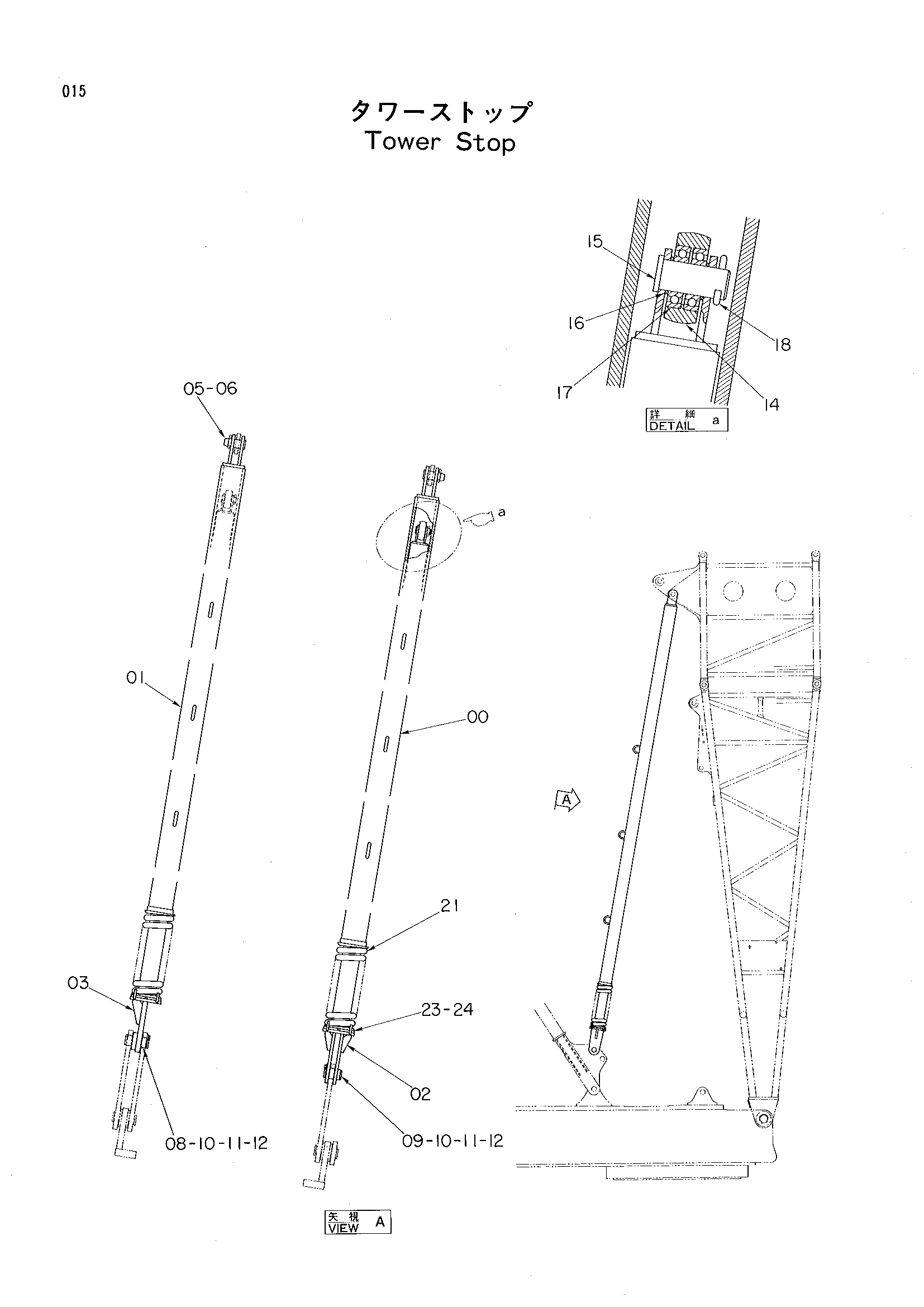

Заводская схема «Башенный остановка» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9131355 | Башенный остановка в сборе | 1 | |
| 00 | 7028935 | Опора наружный | 1 |
| 01 | 7028936 | Опора наружный | 1 |
| 02 | 7028886 | Опора внутренний | 1 |
| 03 | 7028885 | Опора внутренний | 1 |
| 05 | 4177074 | Палец | 2 |
| 06 | A761080 | Шплинт | 2 |
| 08 | 4317153 | Палец | 1 |
| 09 | 4338584 | Палец | 1 |
| 10 | X4246 | Стопорная пластина | 2 |
| 11 | J901220 | Болт | 4 |
| 12 | A590912 | Пружинная шайба | 4 |
| 14 | 4338588 | Ролик | 2 |
| 15 | 4173900 | Палец | 2 |
| 16 | 4173901 | Проставка | 4 |
| 17 | 971195 | Шариковый подшипник | 4 |
| 18 | A768056 | Шплинт | 2 |
| 21 | 4344634 | Пружина | 2 |
| 23 | 4339044 | Регулировочная шайба | 12 |
| 24 | 4339045 | Регулировочная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
