Радиатор — HITACHI CX500

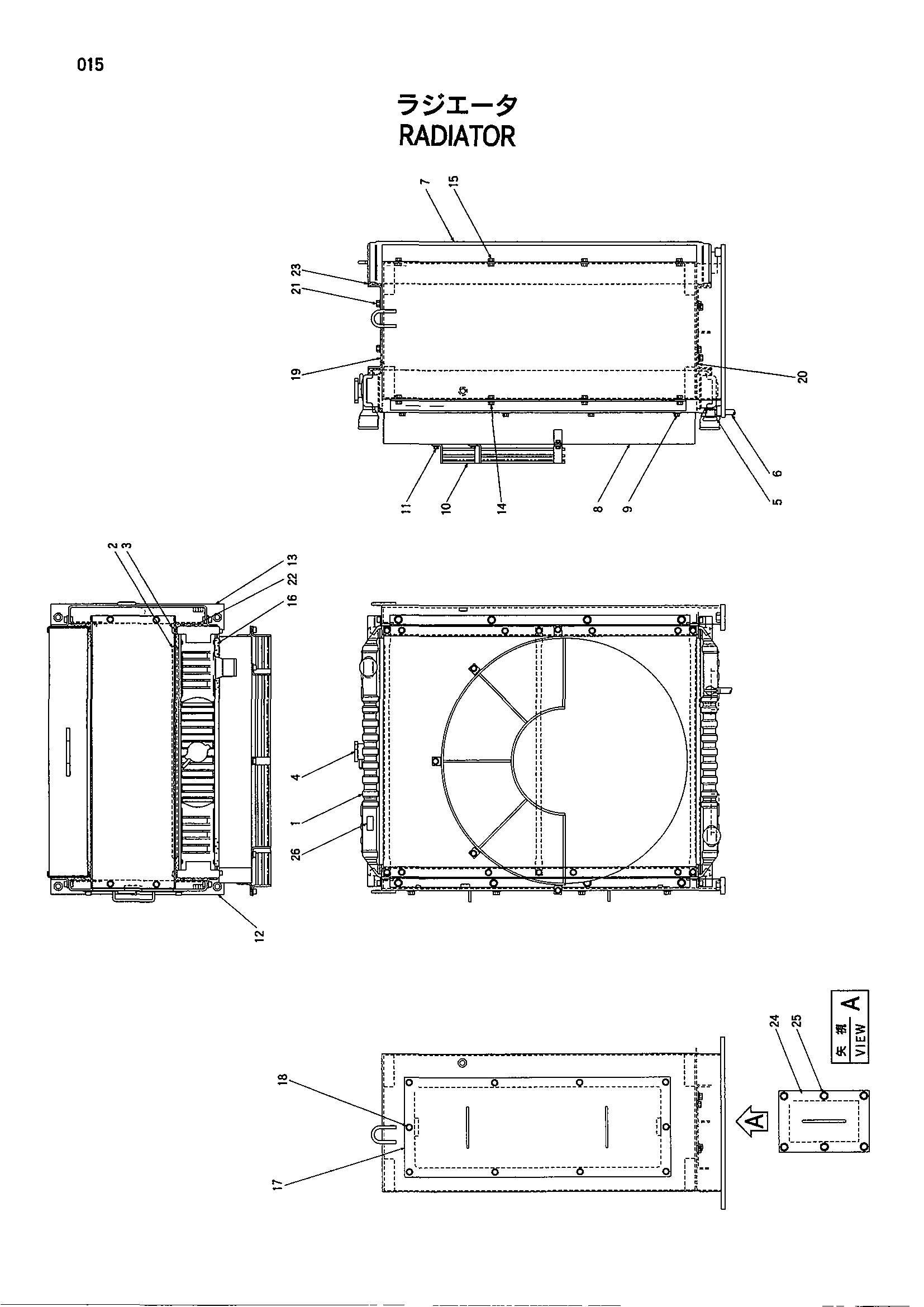

Заводская схема «Радиатор» для HITACHI CX500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4390241 | Радиатор | 1 | |
| 01 | 4345246 | Коре радиатор | 1 |
| 02 | 4218593 | Шток | 3 |
| 03 | J020816 | Болт с шайбой | 6 |
| 04 | 4343268 | Колпачок | 1 |
| 05 | 4206928 | Пробка дренажный | 1 |
| 06 | 4206927 | Шланг | 1 |
| 07 | 4345247 | Масляный радиатор | 1 |
| 08 | 4346459 | Направляющая вентилятор | 1 |
| 09 | J020812 | Болт с шайбой | 8 |
| 10 | 4346460 | Защита вентилятор | 1 |
| 11 | J020816 | Болт с шайбой | 5 |
| 12 | 4395177 | Кронштейн | 1 |
| 13 | 4395709 | Кронштейн | 1 |
| 14 | 4346481 | Болт с шайбой | 8 |
| 15 | 4346481 | Болт с шайбой | 8 |
| 16 | 4346464 | Манжета | 2 |
| 17 | 4395710 | Крышка | 1 |
| 18 | 4346481 | Болт с шайбой | 10 |
| 19 | 4395711 | Крышка | 1 |
| 20 | 4395712 | Крышка | 1 |
| 21 | 4346481 | Болт с шайбой | 8 |
| 22 | 4395713 | Манжета | 8 |
| 23 | 4395714 | Манжета | 4 |
| 24 | 4395715 | Крышка | 1 |
| 25 | 4346481 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
